Cuscinetto ad una corona di rulli cilindrici, per supporto libero oscillante, separabile, gabbia massiccia
--> Scopri i CRB con prezzo speciale
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
Accedi
Aggiungi prodotto al carrelloDocumentation
Product information
| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | NTN |
| d - Diametro interno | 90 mm |
| D - Diametro Esterno | 160 mm |
| B - Larghezza cuscinetto/anello interno | 30 mm |
| E - Diametro superiore rulli | 143 mm |
| F - Diametro inferiore rulli | 107 mm |
| d1 - Diametro esterno flangia AI | 114,2 mm |
| rNs - Raggio minimo del Raccordo | 2 mm |
| rs - Raggio minimo del Raccordo | 2 mm |
| Classe di gioco radiale | CN |
| Peso | 2,3 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 169 kN |
| C0 - Capacità carico statico | 178 kN |
| Cu - Carico limite a fatica | 20,3 kN |
| N lim - Velocità limite lub olio | 5000 tr/min |
| N lim - Velocità limite lub grasso | 4300 tr/min |
| Tmin - Temp min di funzionamento | -40 °C |
| Tmax - Temp max di funzionamento | 120 °C |

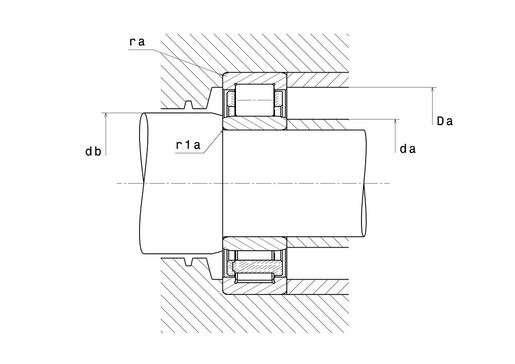

| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 99 mm |
| Da max - Diametro massimo spalla AE | 151 mm |
| Db min - Diametro minimo spalla faccia piccola | 146 mm |
| ra max - Raggio massimo di raccordo | 2 mm |
| r1a - Raggio massimo del raccordo | 2 mm |
