Cuscinetto ad una corona di rulli cilindrici, per supporto libero, separabile, gabbia in poliammide
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
File 3D
Scheda tecnica
Specifica

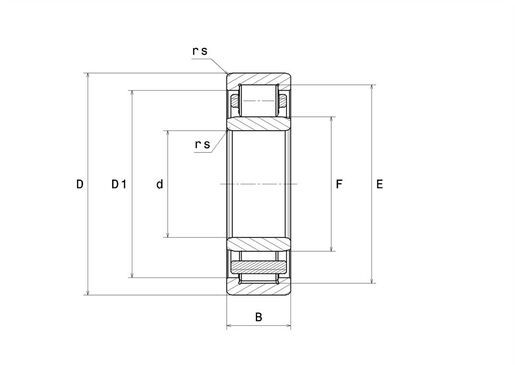

CARATTTERISTICHE TECNICHE | |
|---|---|
| d - Diametro interno | 70 mm |
| D - Diametro Esterno | 150 mm |
| B - Larghezza cuscinetto/anello interno | 35 mm |
| E - Diametro superiore rulli | 133 mm |
| F - Diametro inferiore rulli | 89 mm |
| rs - Raggio minimo del Raccordo | 2,1 mm |
| r1s - Raggio minimo del Raccordo | 2,1 mm |
| Classe di gioco radiale | C3 |
| Peso | 2,79 kg |
| Marchio | NTN |
PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 205 kN |
| C0 - Capacità carico statico | 222 kN |
| Cu - Carico limite a fatica | 26,3 kN |
| Nlim - Velocità limite lub olio | 5000 tr/min |
| Nlim - Velocità limite lub grasso | 4200 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FTF - Frequenza propria gabbia | 0,401 Hz |
| BSF - Frequenza propria corpi volventi | 4,847 Hz |
| BPFO - Frequenza propria anello esterno | 5,212 Hz |
| BPFI - Frequenza propria anello interno | 7,788 Hz |

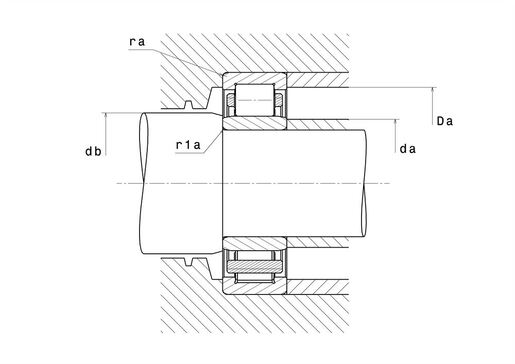

DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 81 mm |
| da max - diametro massimo spalla faccia piccola | 87 mm |
| db - Diametro minimo di passaggio AI | 92 mm |
| Da max - Diametro massimo spalla AE | 139 mm |
| ra max - Raggio massimo di raccordo | 2 mm |
| r1a - Raggio massimo del raccordo | 2 mm |
