RNA0-100X120X30 - NTN

RNA0-100X120X30

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

FW - Diametro rullo inferiore 100 mm
D - Diametro Esterno 120 mm
C- Larghezza del cuscinetto, manicotto o anello esterno 30 mm
E - Diametro superiore rulli 108 mm
rs - Raggio minimo del Raccordo 1 mm
Foro di lubrificazione sull'anello esterno No
Classe di gioco radiale CN
Classe di precisione P0
Peso 0,694 kg
Marchio NTN

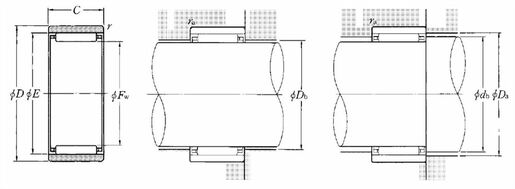

Product classification image

PRESTAZIONI

Cr - Capacità carico dinamico 76 kN
C0r - Capacità carico statico 201 kN
Nlim - Velocità limite lub grasso 2700 tr/min
Nlim - Velocità limite lub olio 4000 tr/min
Tmin - Temp min di funzionamento -20 °C
Tmax - Temp max di funzionamento 120 °C

DIMENSIONI DI INGOMBRO

db - Diametro spallamento AI 107,2 mm
Da max - Diametro massimo spalla AE 115 mm
Db - Diametro spallamento albero liscio AE 101 mm
ras max - Raggio max del raccordo dell'albero e dell'alloggiamento 1 mm
