SNCD3168R + 23168 - SNR

SNCD3168R + 23168

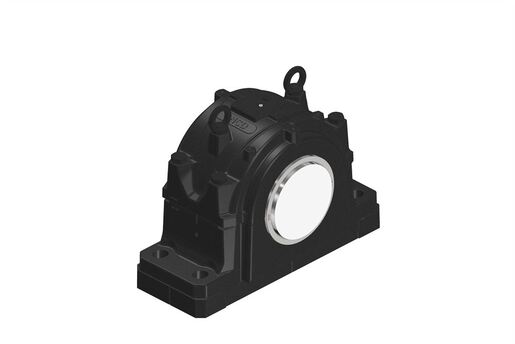

Supporto in due parti per cuscinetti con alesaggio cilindrico, in ghisa duttile, per lubrificazione a grasso

Scarica

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

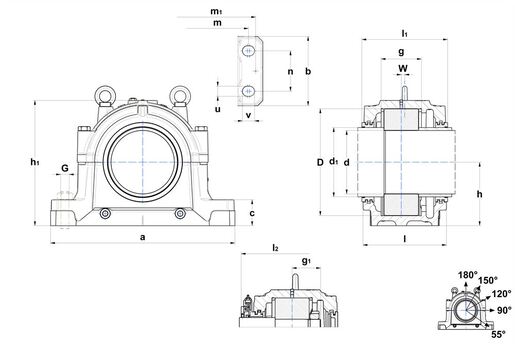

CARATTTERISTICHE TECNICHE

d 340 mm
d1 360 mm
a 950 mm
b 360 mm
c 120 mm
g 210 mm
h 340 mm
h1 675 mm
l 400 mm
l1 410 mm
l2 491 mm
m 810 mm
m1 880 mm
n 220 mm
u 42 mm
v 50 mm
D 580 mm
g1 184,5 mm
W 24 mm
peso alloggiamento 427 kg
New Material of Housing ductile cast
quantità iniziale grasso 17400 cm³
Marchio SNR
Product classification image

VITI

Viti di fissaggio (G) M36
coppia raccomandata viti di fissaggio 1750 N-m
Viti di connessione M36x250
coppia raccomandata viti di connessione 1520 N-m
Vite/i a occhiello M30
carichi massimi 120° 1800 kN
carichi massimi 150° 1040 kN
carichi massimi 180° 900 kN

BREAKING LOADS

P 0° 10800 kN
P 55° 13500 kN
P 90° 6400 kN
P 120° 4600 kN
P 150° 4100 kN
P 180° 5400 kN

COMPONENTI ASSOCIATI - GENERALE

New Designation of housing SNCD3168R
cuscinetto 23168
Anelli di fissaggio 2 x FR580x10x10
Labyrinth sealing TS TS-76
Taconite Sealing TA TA-76
End cover TE TE-76
