UCFL203CC - SNR

UCFL203CC

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con grani filettati, tenuta con deflettore.

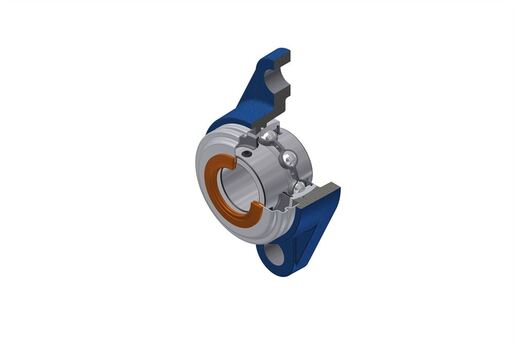

Nella figura, i supporti flangiati sono rappresentati con il coperchio di tipo aperto (albero passante). Il prodotto che ha scelto è dotato di coperchio chiuso (di estremità).

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

CAD file

Scheda tecnica

KitIl kit contiene le seguenti referenze - UC203G2 - FL204N - SCC204
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

A 25,5 mm
A1 11 mm
A2 33,3 mm
B 31 mm
d 17 mm
Dz 54 mm
e 15 mm
G M6x1
H 113 mm
J 90 mm
L 60 mm
N 12 mm
S 12,7 mm
width over covers 37 mm
Marchio SNR
Product classification image

PRESTAZIONI

C 12,8 kN
C0 6,65 kN
T min. -20 °C
T max. 100 °C

ALTRE CARATTERISTICHE

Peso 0,461 kg
Coppia di serraggio raccomandata per viti fissaggio cave 5,5 N-m
