UKF209HN - SNR

UKF209HN

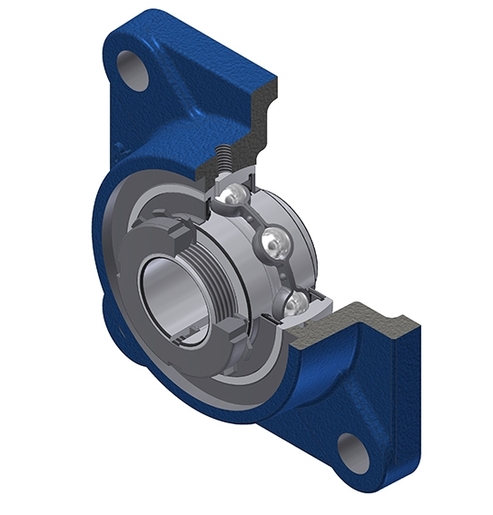

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con bussola di serraggio, tenuta con deflettore

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - UK209G2H - F209N
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

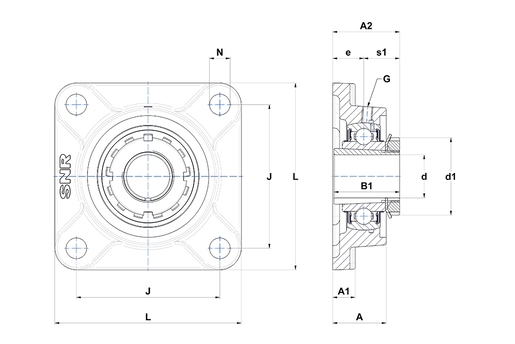

CARATTTERISTICHE TECNICHE

A - Altezza alloggiamento 38 mm
A1 - Altezza base /altezza flangia 16 mm
A2 - Altezza totale della superficie di montaggio 48 mm
B - Larghezza Anello interno 30 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio) 50 mm
d - diametro interno 40 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola 65 mm
e - Distanza tra superficie di montaggio e cuscinetto 22 mm
G - Ingrassatore M6x1
J - Distanza fori di fissaggio 105 mm
L - Larghezza alloggiamento / diametro 137 mm
N - Dimensioni foro di fissaggio 16 mm
s1 - Distanza tra il dado e il centro della guida 26 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 31,85 kN
C0 - Capacità di carico statico 20,8 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 100 °C

ALTRE CARATTERISTICHE

Peso 2,21 kg
Referenza bussola H2309
