UKFE205-12H - SNR

UKFE205-12H

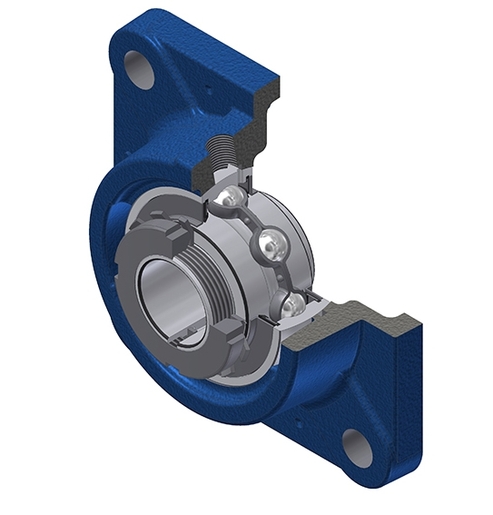

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con bussola di serraggio, tenuta con deflettore.

Deviazione dalla figura: Per alcune taglie, i cuscinetti-inserti possono sporgere oltre la superficie di montaggio dell'alloggiamento.

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - UK205G2H-12 - FE205
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

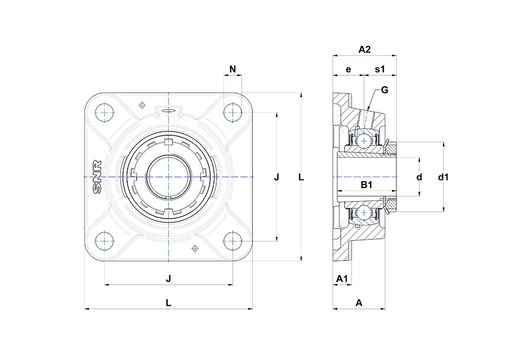

CARATTTERISTICHE TECNICHE

A - Altezza alloggiamento 30 mm
A1 - Altezza base /altezza flangia 11 mm
A2 - Altezza totale della superficie di montaggio 37,5 mm
B - Larghezza Anello interno 21 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio) 35 mm
d - diametro interno 19,05 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola 38 mm
e - Distanza tra superficie di montaggio e cuscinetto 19 mm
G - Ingrassatore R1/8"
J - Distanza fori di fissaggio 70 mm
L - Larghezza alloggiamento / diametro 95 mm
N - Dimensioni foro di fissaggio 11,5 mm
s1 - Distanza tra il dado e il centro della guida 18,5 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 14 kN
C0 - Capacità di carico statico 7,88 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 100 °C

ALTRE CARATTERISTICHE

Peso 0,84 kg
Referenza bussola H2305-12
