Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con bussola di serraggio, tenuta con deflettore.

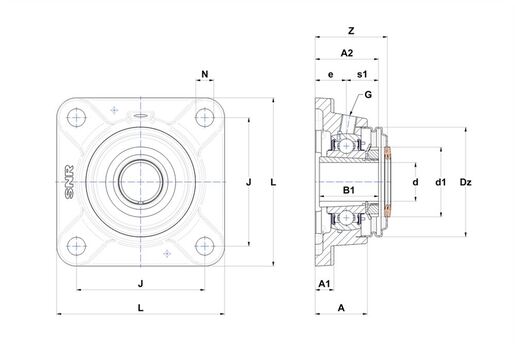

Deviazione dalla figura: Per alcune taglie, i cuscinetti-inserti possono sporgere oltre la superficie di montaggio dell'alloggiamento.
Nella figura, i supporti flangiati sono rappresentati con il coperchio di tipo aperto (albero passante). Il prodotto che ha scelto è dotato di coperchio chiuso (di estremità).
Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.
File 3D
Scheda tecnica
| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| A - Altezza alloggiamento | 44 mm |
| A1 - Altezza base / altezza flangia | 13 mm |
| A2 - Altezza totale della superficie di montaggio | 55,5 mm |
| B - Larghezza Anello interno | 31 mm |
| B1 - Larghezza totale Anello Interno | 55 mm |
| d - diametro interno | 45 mm |
| d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola | 70 mm |
| Dz - Diametreo esterno del coperchio | 100 mm |
| e - Distanza tra superficie di montaggio e cuscinetto | 28 mm |
| G - Ingrassatore | R1/8" |
| J - Distanza fori di fissaggio | 111 mm |
| L - Larghezza alloggiamento / diametro | 143 mm |
| N - Dimensioni foro di fissaggio | 18 mm |
| Z - Larghezza sopra i coperchi | 63,3 mm |
| PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 35,1 kN |
| C0 - Capacità di carico statico | 23,2 kN |
| Temperatura minima di funzionamento | -20 °C |
| Temperatura massima di funzionamento | 100 °C |
| ALTRE CARATTERISTICHE | |
|---|---|
| Peso | 2,783 kg |
| Referenza bussola | H2310 |
