UKP206H - SNR

UKP206H

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con bussola di serraggio, tenuta con deflettore

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

File 3D

Scheda tecnica

KitIl kit contiene le seguenti referenze - UK206G2H - P206
Accedi per aggiungere i prodotti al carrello
Contattaci

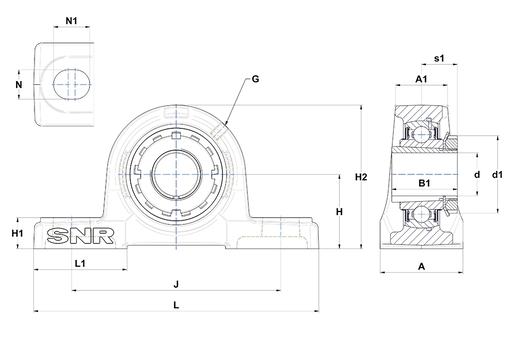

CARATTTERISTICHE TECNICHE
MarchioSNR
A - Larghezza alloggiamento48 mm
A1 - larghezza parte superiore alloggiamento30 mm
B - Larghezza Anello interno25 mm
d - diametro interno25 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola45 mm
G - IngrassatoreM6x1
H - Distanza base dell'alloggiamento al centro del cuscinetto42,9 mm
H1 - Altezza piede dell'alloggiamento18 mm
H2 - Altezza alloggiamento83 mm
J - Distanza fori di fissaggio121 mm
L - Lunghezza alloggiamento165 mm
L1 - Altezza piede dell'alloggiamento54 mm
N - Dimensioni foro di fissaggio17 mm
N1 - Lunghezza del foro di montaggio21 mm
s1 - Distanza tra il dado e il centro della guida20,5 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico19,5 kN
C0 - Capacità di carico statico11,2 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento100 °C
ALTRE CARATTERISTICHE
Peso1,41 kg
Referenza bussolaH2306
