UKPLE209HCO - SNR

UKPLE209HCO

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con bussola di serraggio, tenuta con deflettore.

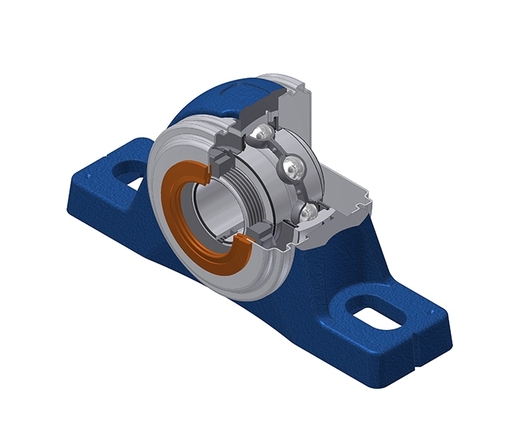

Nella figura, i supporti sono rappresentati con un coperchio aperto (albero passante) ed uno chiuso (di estremità). Il prodotto che ha scelto è dotato di due coperchi aperti.

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

File 3D

Scheda tecnica

KitIl kit contiene le seguenti referenze - UK209G2H - SCO209-40 - PLE209N
Accedi per aggiungere i prodotti al carrello
Contattaci

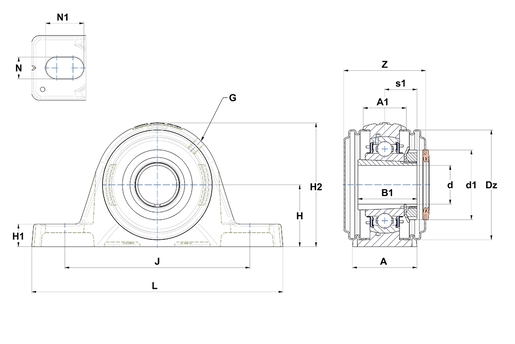

CARATTTERISTICHE TECNICHE
MarchioSNR
A - Larghezza alloggiamento54 mm
A1 - larghezza parte superiore alloggiamento35 mm
B - Larghezza Anello interno30 mm
d - diametro interno40 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola65 mm
Dz - Diametreo esterno del coperchio95 mm
G - IngrassatoreM6x1
H - Distanza base dell'alloggiamento al centro del cuscinetto52,4 mm
H1 - Altezza piede dell'alloggiamento18,4 mm
H2 - Altezza alloggiamento106,4 mm
J - Distanza fori di fissaggio151,5 mm
L - Lunghezza alloggiamento197,5 mm
N - Dimensioni foro di fissaggio14 mm
N1 - Lunghezza del foro di montaggio24 mm
Z - Larghezza sopra i coperchi71,3 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico31,85 kN
C0 - Capacità di carico statico20,8 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento100 °C
ALTRE CARATTERISTICHE
Peso2,362 kg
Referenza bussolaH2309
