USPG204T20CO - SNR

USPG204T20CO

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con grani filettati, tenuta a labbro singolo, per applicazioni ad alta temperatura.

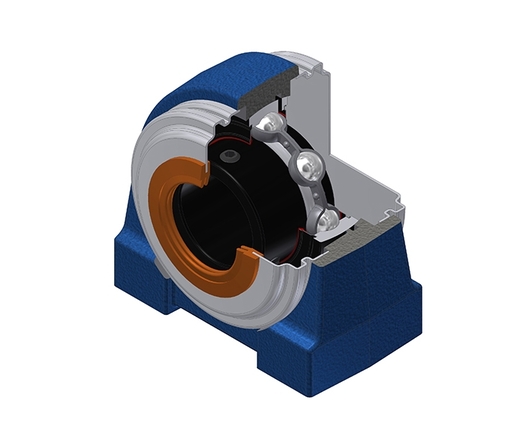

Nella figura, i supporti sono rappresentati con un coperchio aperto (albero passante) ed uno chiuso (di estremità). Il prodotto che ha scelto è dotato di due coperchi aperti.

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

File 3D

Scheda tecnica

KitIl kit contiene le seguenti referenze- US204G2T20- SCO204-20 (x2)- PG204N
Accedi per aggiungere i prodotti al carrello
Contattaci

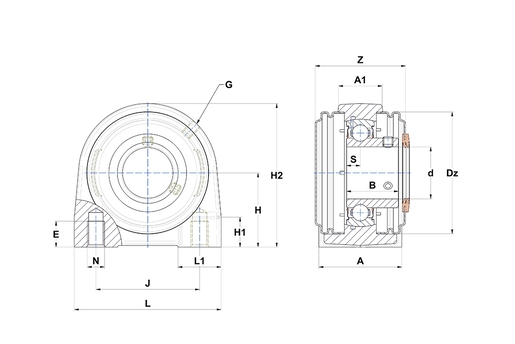

CARATTTERISTICHE TECNICHE
MarchioSNR
A - Larghezza alloggiamento38 mm
A1 - larghezza parte superiore alloggiamento20 mm
B - Larghezza Anello interno25 mm
d - diametro interno20 mm
Dz - Diametreo esterno del coperchio54 mm
E - Profondità filettatura foro di montaggio16 mm
G - IngrassatoreM6x1
H - Distanza base dell'alloggiamento al centro del cuscinetto33,3 mm
H1 - Altezza piede dell'alloggiamento14 mm
H2 - Altezza alloggiamento64 mm
J - Distanza fori di fissaggio49 mm
L - Lunghezza alloggiamento70 mm
L1 - Altezza piede dell'alloggiamento21 mm
N - Dimensioni foro di fissaggioM8
S - Distanza tra faccia e centro del cuscinetto7 mm
Z - Larghezza sopra i coperchi44,9 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico12,8 kN
C0 - Capacità di carico statico6,65 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento200 °C
ALTRE CARATTERISTICHE
Peso0,588 kg
Coppia di serraggio raccomandata per viti fissaggio cave5,5 N-m
