10X22215EAKW33EEC3 - SNR

10X22215EAKW33EEC3

Łożysko baryłkowe dwurzędowe, koszyk blaszany, rowek i otwory do smarowania na pierścieniu zewnętrznym, otwór stożkowy 1:12, szerokość niezgodna z ISO, uszczelki stykowe po obu stronach

product label

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN EUROPE oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

WYMIARY PRODUKTU

d - Średnica wewnętrzna 75 mm
D - Średnica zewnętrzna 130 mm
B - Szerokość łożyska/ pierścienia wewnętrznego 38 mm
d2 - Pierścień wewnętrzny o średnicy zewnętrznej 85,1 mm
D1 - Pierścień zewnętrzny o średnicy wewnętrznej 121,6 mm
rs - Minimalny promień zaokrąglenia 1,5 mm
Liczba otworów smarowania 3
b - szerokość rowkowa 7,37 mm
k - Średnica otworu 3,5 mm
Nr katalogowy powiązanej tulei H315E
Klasa luzu promieniowego C3
Waga 1,866 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Nośność dynamiczna 244 kN
C0 - Nośność statyczna 249 kN
Cu - Obciążenie graniczne przy zmęczeniu 29,9 kN
e - Współczynnik 0.22
Y0 - Statyczny współczynnik obciążenia osiowego 3.07
Y1 - Dolny współczynnik obciążenia osiowego 3.14
Y2 - Górny współczynnik obciążenia osiowego 4.67
Nlim - mechaniczna prędkość graniczna 1300 tr/min
Tmin - Min czas pracy -20 °C
Tmax - Maks temperatura pracy 120 °C

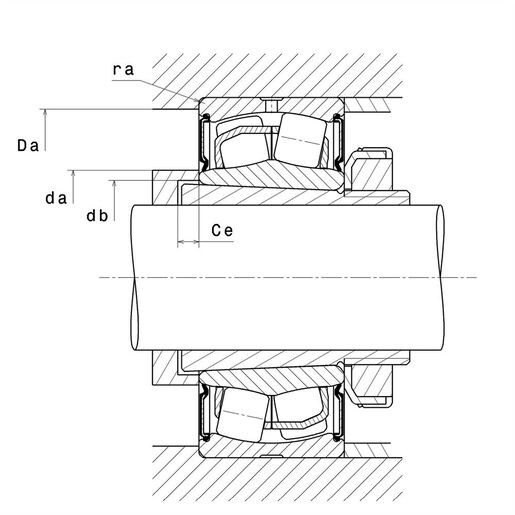

WYMIARY OTOCZENIA CZĘŚCI

da max - Maksymalna średnica ramienia IR 85,1 mm
da min - Minimalna średnica ramienia IR 84 mm
db - Minimalna średnica tulei 80 mm
Ce - Min długość tulei 5 mm
Da max - Maksymalna średnica ramienia OR 121,6 mm
ra max - Maksymalny promień zaokrąglenia wału i obudowy 1,5 mm
