10X22215EAW33EEC3 - SNR

10X22215EAW33EEC3

product label

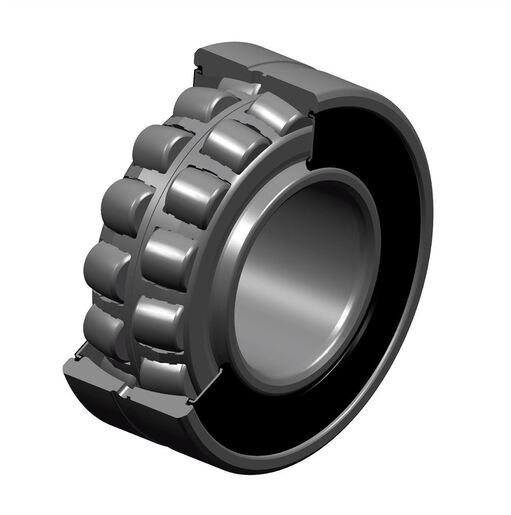

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN-SNR oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

plik CAD

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

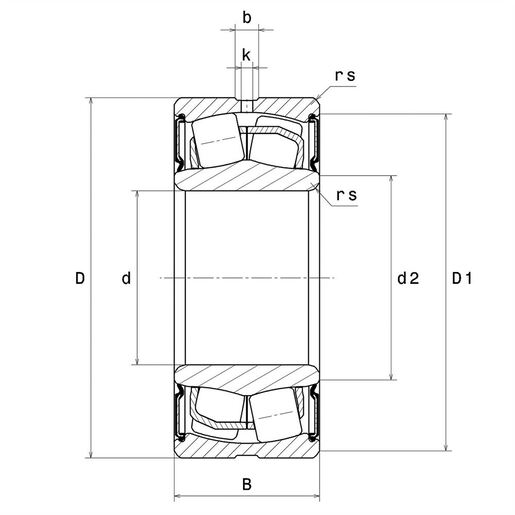

WYMIARY PRODUKTU

d 75 mm
D 130 mm
B 38 mm
d2 85,1 mm
D1 121,6 mm
rs min 1,5 mm
Liczba otworów smarowania 3
b 7,37 mm
k 3,5 mm
Coef (e) 0.22
Y1 3.14
Y2 4.67
Y0 3.07
Klasa luzu promieniowego C3
Waga 1,95 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna (C) 244 kN
Nośność statyczna (C0) 249 kN
Obciążenie graniczne przy zmęczeniu (Cu) 29,9 kN
Nlim 1300 tr/min
Min. czas pracy (Tmin) -20 °C
Maks. temperatura pracy (Tmax) 120 °C

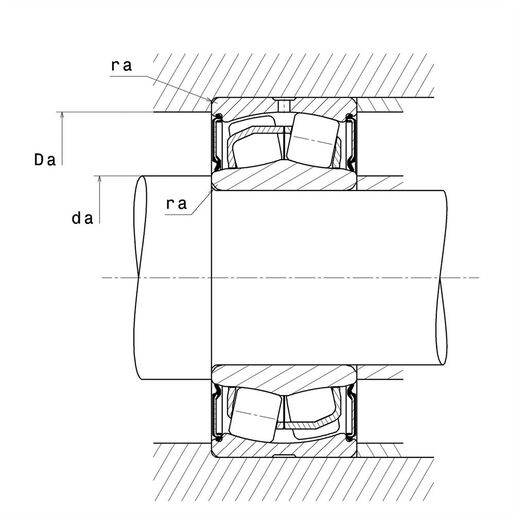

WYMIARY OTOCZENIA CZĘŚCI

da max 85,1 mm
da min 84 mm
db min 0 mm
Da max 121,6 mm
ra max 1,5 mm
