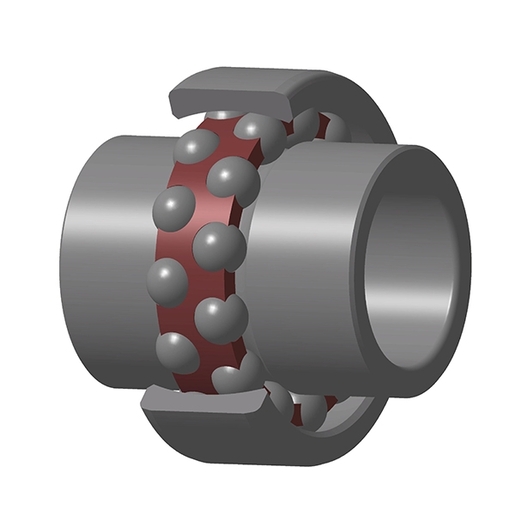

Łożysko kulkowe wahliwe, z koszykiem stalowym, otwarte
Do pobrania Plik 3D
Dane techniczne

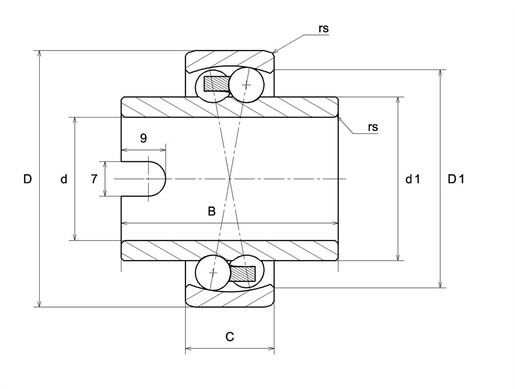

Skontaktuj się z nami| WYMIARY PRODUKTU | | Marka | SNR |
| d - Średnica wewnętrzna | 30 mm |
| D - Średnica zewnętrzna | 62 mm |
| B - Szerokość łożyska/ pierścienia wewnętrznego | 48 mm |
| C - Szerokość pierścienia zewnętrznego | 16 mm |
| d1 - Pierścień wewnętrzny o średnicy zewnętrznej | 40,1 mm |
| D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 53,4 mm |
| rs - Minimalny promień zaokrąglenia | 1 mm |
| Klasa luzu promieniowego | CN |
| Klasa dokładności | P0 |
| Waga | 0,356 kg |
| WYDAJNOŚĆ PRODUKTU | | C - Nośność dynamiczna | 15,7 kN |
| C0 - Nośność statyczna | 4,65 kN |
| Cu - Obciążenie graniczne przy zmęczeniu | 0,21 kN |
| e - Współczynnik | 0.25 |
| Y0 - Statyczny współczynnik obciążenia osiowego | 2.65 |
| Y1 - Dolny współczynnik obciążenia osiowego | 2.53 |
| Y2 - Górny współczynnik obciążenia osiowego | 3.92 |
| Nref - Referencyjna prędkość termiczna | 11000 tr/min |
| Nlim - mechaniczna prędkość graniczna | 13000 tr/min |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 120 °C |
| CZĘSTOTLIWOŚCI ŁOŻYSK | | BPFO - Częstotliwość własna B.E. (60 rpm) | 5,787 Hz |
| BPFI - Częstotliwość własna B.I. (60 rpm) | 8,213 Hz |
| FTF - Częstotliwość własna kosza (60 rpm) | 0,413 Hz |
| BSF - Częstotliwość własna elementów tocznych (60 rpm) | 5,52 Hz |

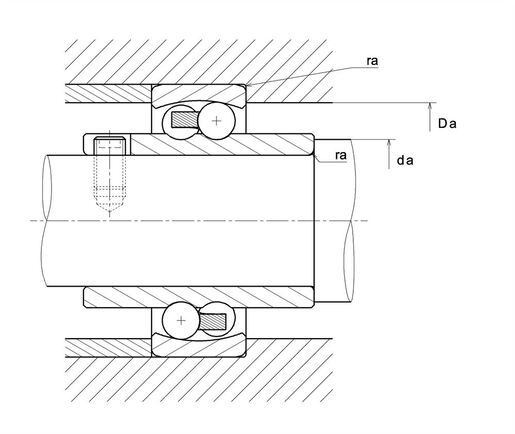

| WYMIARY OTOCZENIA CZĘŚCI | | da min - Minimalna średnica ramienia IR | 35 mm |
| Da max - Maksymalna średnica ramienia OR | 57 mm |
| ra max - Maksymalny promień zaokrąglenia wału i obudowy | 1 mm |
