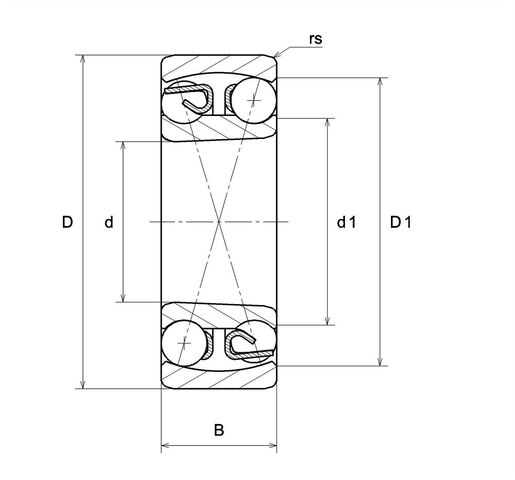

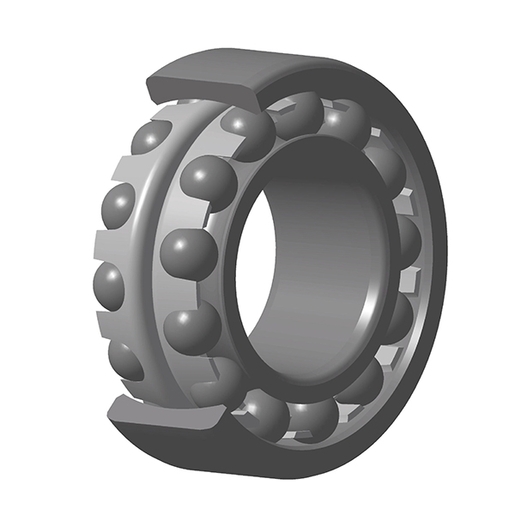

WYMIARY PRODUKTU
Marka	SNR
d - Średnica wewnętrzna	95 mm
D - Średnica zewnętrzna	170 mm
B - Szerokość łożyska/ pierścienia wewnętrznego	32 mm
d1 - Pierścień wewnętrzny o średnicy zewnętrznej	120,6 mm
D1 - Pierścień zewnętrzny o średnicy wewnętrznej	147,6 mm
rs - Minimalny promień zaokrąglenia	2,1 mm
Nr katalogowy powiązanej tulei	H219
Klasa luzu promieniowego	C3
Klasa dokładności	P0
Waga	3,2 kg

WYDAJNOŚĆ PRODUKTU
C - Nośność dynamiczna	63,1 kN
C0 - Nośność statyczna	27,1 kN
Cu - Obciążenie graniczne przy zmęczeniu	1,07 kN
e - Współczynnik	0.17
Y0 - Statyczny współczynnik obciążenia osiowego	3.85
Y1 - Dolny współczynnik obciążenia osiowego	3.68
Y2 - Górny współczynnik obciążenia osiowego	5.69
N ref - Referencyjna prędkość termiczna	4700 tr/min
N lim - mechaniczna prędkość graniczna	5100 tr/min
Tmin - Min czas pracy	-40 °C
Tmax - Maks temperatura pracy	120 °C

CZĘSTOTLIWOŚCI ŁOŻYSK
BPFO - Częstotliwość przetaczania na pierścieniu zewnętrznym (60 obr./min)	8,76 Hz
BPFI - Częstotliwość przetaczania na pierścieniu wewnętrznym (60 obr./min)	11,24 Hz
BSF - Częstotliwość przetoczenia na elemencie tocznym (60 obr./min)	7,886 Hz
BRF - Częstotliwość rotacji elementu tocznego (60 obr./min)	3,943 Hz
FTF - Częstotliwość obrotowa - koszyk (60 obr./min)	0,438 Hz

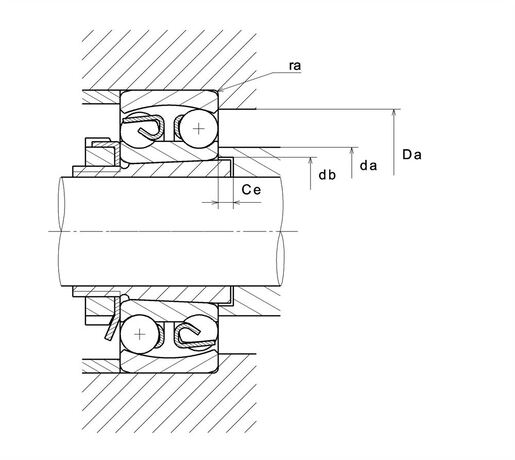

WYMIARY OTOCZENIA CZĘŚCI
da min - Minimalna średnica ramienia IR	106 mm
da max - Maksymalna średnica ramienia IR	117 mm
db - Minimalna średnica tulei	100 mm
Ce - Min długość tulei	7 mm
Da max - Maksymalna średnica ramienia OR	159 mm
ra max - Maksymalny promień zaokrąglenia wału i obudowy	2 mm
