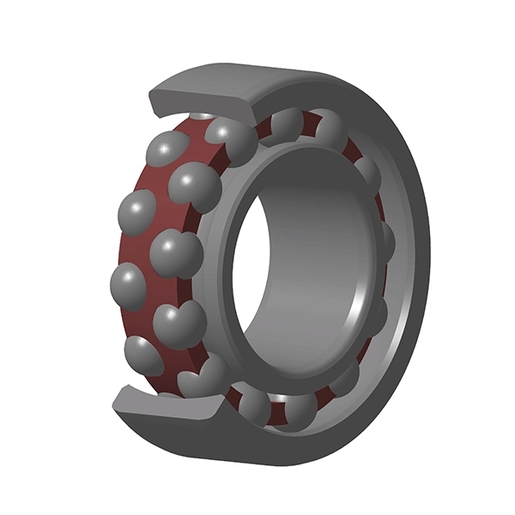

Łożysko kulkowe wahliwe, z koszykiem poliamidowym, otwór stożkowy, otwarte
Do pobrania Plik 3D
Dane techniczne
Skontaktuj się z nami| WYMIARY PRODUKTU | | Marka | SNR |

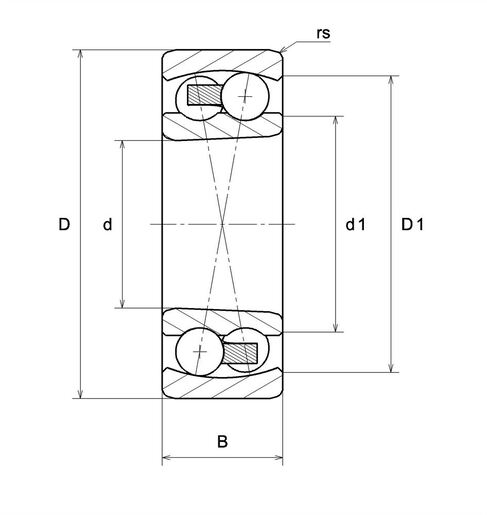

| d - Średnica wewnętrzna | 40 mm |
| D - Średnica zewnętrzna | 80 mm |
| B - Szerokość łożyska/ pierścienia wewnętrznego | 23 mm |
| d1 - Pierścień wewnętrzny o średnicy zewnętrznej | 52,5 mm |
| D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 71,8 mm |
| rs - Minimalny promień zaokrąglenia | 1,1 mm |
| Nr katalogowy powiązanej tulei | H308 |
| Klasa luzu promieniowego | C3 |
| Klasa dokładności | P0 |
| Waga | 0,465 kg |
| WYDAJNOŚĆ PRODUKTU | | C - Nośność dynamiczna | 31,7 kN |
| C0 - Nośność statyczna | 9,5 kN |
| Cu - Obciążenie graniczne przy zmęczeniu | 0,43 kN |
| e - Współczynnik | 0.26 |
| Y0 - Statyczny współczynnik obciążenia osiowego | 2.54 |
| Y1 - Dolny współczynnik obciążenia osiowego | 2.43 |
| Y2 - Górny współczynnik obciążenia osiowego | 3.76 |
| Nref - Referencyjna prędkość termiczna | 8900 tr/min |
| Nlim - mechaniczna prędkość graniczna | 11000 tr/min |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 120 °C |
| CZĘSTOTLIWOŚCI ŁOŻYSK | | BPFO - Częstotliwość własna B.E. (60 rpm) | 4,831 Hz |
| BPFI - Częstotliwość własna B.I. (60 rpm) | 7,169 Hz |
| FTF - Częstotliwość własna kosza (60 rpm) | 0,403 Hz |
| BSF - Częstotliwość własna elementów tocznych (60 rpm) | 4,866 Hz |

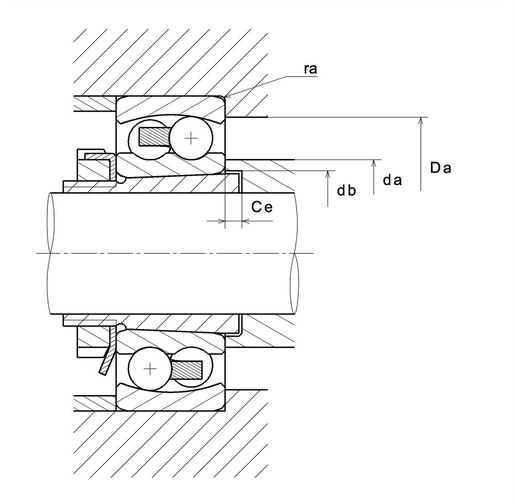

| WYMIARY OTOCZENIA CZĘŚCI | | da min - Minimalna średnica ramienia IR | 46,5 mm |
| da max - Maksymalna średnica ramienia IR | 50 mm |
| db - Minimalna średnica tulei | 44 mm |
| Ce - Min długość tulei | 5 mm |
| Da max - Maksymalna średnica ramienia OR | 73,5 mm |
| ra max - Maksymalny promień zaokrąglenia wału i obudowy | 1 mm |
