Łożyska samonastawne

2210EEG15 - SNR

2210EEG15

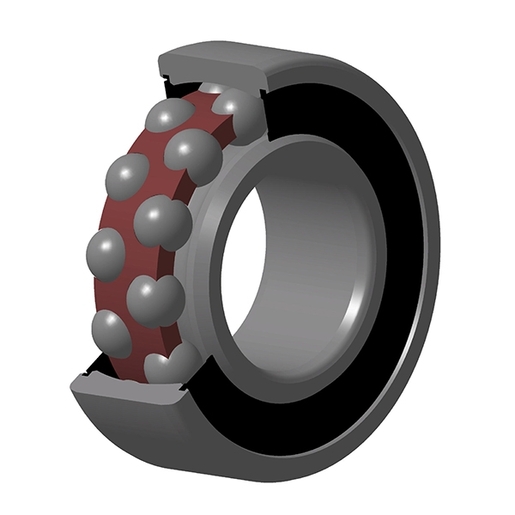

Łożysko kulkowe wahliwe, z koszykiem poliamidowym, uszczelki stykowe z obu stron

Documentation

Product information

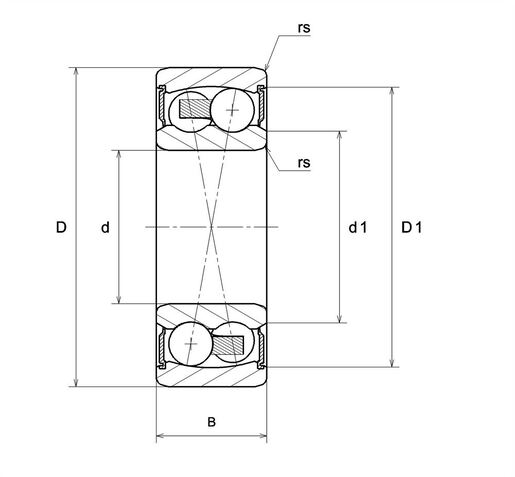

WYMIARY PRODUKTU
MarkaSNR
d - Średnica wewnętrzna50 mm
D - Średnica zewnętrzna90 mm
B - Szerokość łożyska/ pierścienia wewnętrznego23 mm
d1 - Pierścień wewnętrzny o średnicy zewnętrznej60,5 mm
D1 - Pierścień zewnętrzny o średnicy wewnętrznej79,8 mm
rs - Minimalny promień zaokrąglenia1,1 mm
Klasa luzu promieniowegoCN
Klasa dokładnościP0
Waga0,63 kg
undefined
WYDAJNOŚĆ PRODUKTU
C - Nośność dynamiczna22,7 kN
C0 - Nośność statyczna8,1 kN
Cu - Obciążenie graniczne przy zmęczeniu0,37 kN
e - Współczynnik0.2
Y0 - Statyczny współczynnik obciążenia osiowego3.32
Y1 - Dolny współczynnik obciążenia osiowego3.17
Y2 - Górny współczynnik obciążenia osiowego4.9
N lim - mechaniczna prędkość graniczna4000 tr/min
Tmin - Min czas pracy-20 °C
Tmax - Maks temperatura pracy120 °C
CZĘSTOTLIWOŚCI ŁOŻYSK
BPFO - Częstotliwość przetaczania na pierścieniu zewnętrznym (60 obr./min)7,776 Hz
BPFI - Częstotliwość przetaczania na pierścieniu wewnętrznym (60 obr./min)10,224 Hz
BSF - Częstotliwość przetoczenia na elemencie tocznym (60 obr./min)7,152 Hz
BRF - Częstotliwość rotacji elementu tocznego (60 obr./min)3,576 Hz
FTF - Częstotliwość obrotowa - koszyk (60 obr./min)0,432 Hz

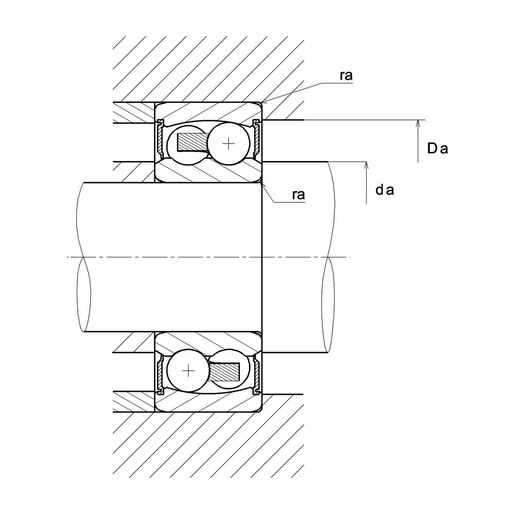

WYMIARY OTOCZENIA CZĘŚCI
da min - Minimalna średnica ramienia IR56,5 mm
Da max - Maksymalna średnica ramienia OR83,5 mm
ra max - Maksymalny promień zaokrąglenia wału i obudowy1 mm
