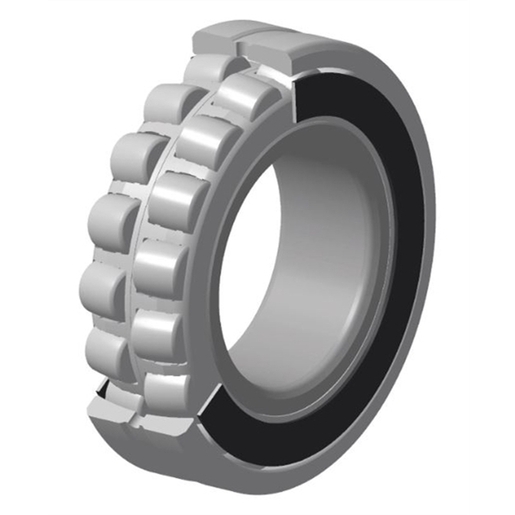

ROX is a patented solution designed for conveyor applications in polluted environments: the harsher the environment, the better it performs. ROX is ideal for applications in industries like mining and quarrying, cement, pulp and paper, recycling, and steel.
Designed for maintenance managers, ROX maximizes production by significantly reducing downtime: more than 2 times longer bearing life, and lubrication reduced by more than 50% compared to open solutions thanks to the dual metallic shields (ZZ).
The welded deflectors on the cage allow for bearing misalignment and radial clearance control during assembly. Speed, temperature, assembly, adjustment, and accessories are all identical to the equivalent standard open version. It is also 100% compatible with standard premium bearings (ISO).
Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości. Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.
Zaloguj
Dodaj do koszykaDocumentation
Product information

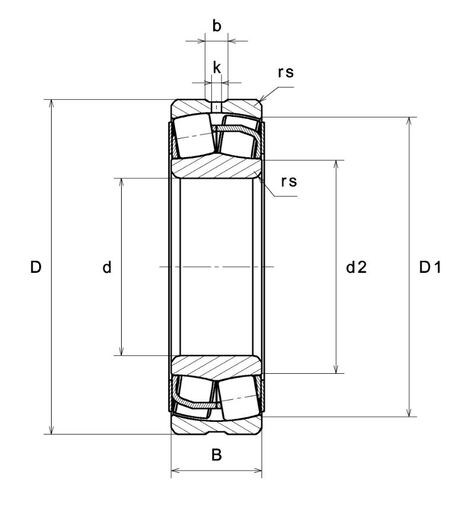

| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| d - Średnica wewnętrzna | 45 mm |
| D - Średnica zewnętrzna | 85 mm |
| B - Szerokość łożyska/ pierścienia wewnętrznego | 23 mm |
| d2 - Pierścień wewnętrzny o średnicy zewnętrznej | 54,9 mm |
| D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 75,6 mm |
| rs - Minimalny promień zaokrąglenia | 1,1 mm |
| Liczba otworów smarowania | 3 |
| b - szerokość rowkowa | 5,83 mm |
| k - Średnica otworu | 2,5 mm |
| Klasa luzu promieniowego | C3 |
| Waga | 0,59 kg |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Nośność dynamiczna | 121 kN |
| C0 - Nośność statyczna | 113 kN |
| Cu - Obciążenie graniczne przy zmęczeniu | 13,8 kN |
| e - Współczynnik | 0.26 |
| Y0 - Statyczny współczynnik obciążenia osiowego | 2.58 |
| Y1 - Dolny współczynnik obciążenia osiowego | 2.64 |
| Y2 - Górny współczynnik obciążenia osiowego | 3.94 |
| N ref - Referencyjna prędkość termiczna | 7400 tr/min |
| N lim - mechaniczna prędkość graniczna | 9800 tr/min |
| Tmin - Min czas pracy | -40 °C |
| Tmax - Maks temperatura pracy | 200 °C |
| CZĘSTOTLIWOŚCI ŁOŻYSK | |
|---|---|
| BPFO - Częstotliwość przetaczania na pierścieniu zewnętrznym (60 obr./min) | 7,154 Hz |
| BPFI - Częstotliwość przetaczania na pierścieniu wewnętrznym (60 obr./min) | 9,846 Hz |
| BSF - Częstotliwość przetoczenia na elemencie tocznym (60 obr./min) | 6,068 Hz |
| BRF - Częstotliwość rotacji elementu tocznego (60 obr./min) | 3,034 Hz |
| FTF - Częstotliwość obrotowa - koszyk (60 obr./min) | 0,421 Hz |

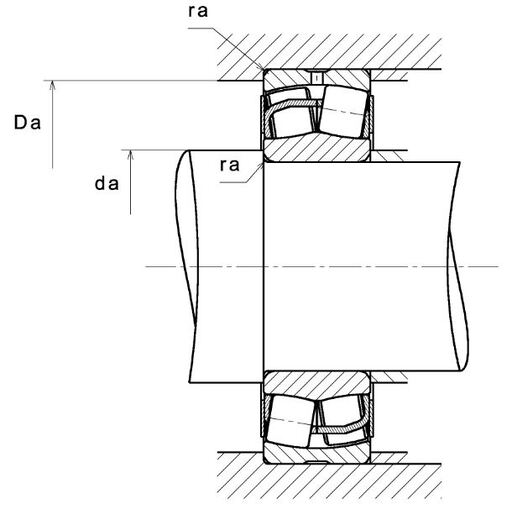

| WYMIARY OTOCZENIA CZĘŚCI | |
|---|---|
| da max - Maksymalna średnica ramienia IR | 54,9 mm |
| da min - Minimalna średnica ramienia IR | 52 mm |
| db - Minimalna średnica tulei | 0 mm |
| Da max - Maksymalna średnica ramienia OR | 78 mm |
| ra max - Maksymalny promień zaokrąglenia wału i obudowy | 1 mm |
