22215EAW33ZZC3 - SNR

22215EAW33ZZC3

product labelproduct label

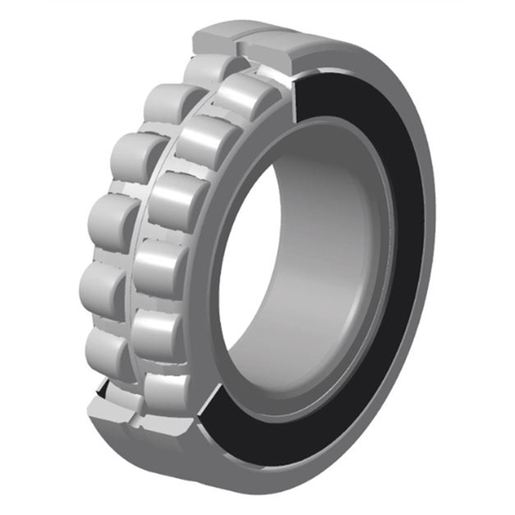

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN-SNR oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Téléchargement

Fichier CAD

Fiche technique

Skontaktuj się z nami
Spécification

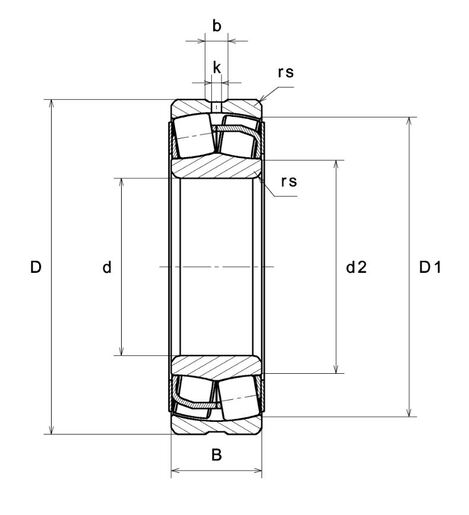

WYMIARY PRODUKTU

d 75 mm
D 130 mm
B 31 mm
d2 88,4 mm
D1 117,8 mm
rs min 1,5 mm
Liczba otworów smarowania 3 ou 4
b 7,37 mm
k 3,5 mm
Coef e 0.22
Y1 3.13
Y2 4.67
Y0 3.06
Klasa luzu promieniowego C3
Waga 1,72 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna C 244 kN
Nośność statyczna C0 249 kN
Obciążenie graniczne przy zmęczeniu Cu 29,9 kN
Nref 4600 tr/min
Nlim 6200 tr/min
Min. czas pracy -40 °C
Maks. temperatura pracy 200 °C
Częstotliwość własna kosza (60 obr./min) 0,428 Hz
Częstotliwość własna elementów tocznych (60 obr./min) 6,707 Hz
Częstotliwość własna B.E. (60 obr./min) 8,127 Hz
Częstotliwość własna B.I. (60 obr./min) 10,873 Hz

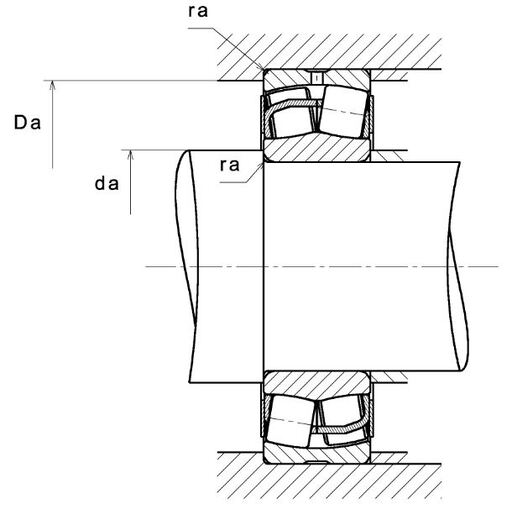

WYMIARY OTOCZENIA CZĘŚCI

da max 88,4 mm
da min 84 mm
db min 0 mm
Da max 121 mm
ra max 1,5 mm
