22310EG15W33 - SNR

22310EG15W33

Łożysko baryłkowe dwurzędowe, koszyk poliamidowy, rowek i otwory do smarowania na pierścieniu zewnętrznym

product label

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN-SNR oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

plik CAD

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

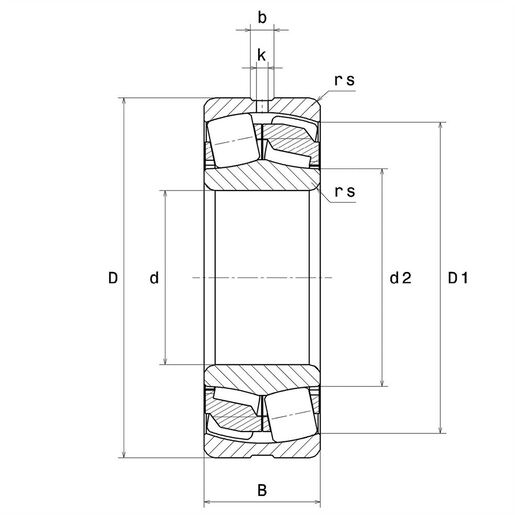

WYMIARY PRODUKTU

d 50 mm
D 110 mm
B 40 mm
d2 63,8 mm
D1 93,2 mm
rs min 2 mm
Liczba otworów smarowania 3
b 7 mm
k 3,5 mm
Coef (e) 0.36
Y1 1.87
Y2 2.79
Y0 1.83
Klasa luzu promieniowego CN
Waga 1,8 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna (C) 250 kN
Nośność statyczna (C0) 232 kN
Obciążenie graniczne przy zmęczeniu (Cu) 28,3 kN
Nref 4900 tr/min
Nlim 6100 tr/min
Min. czas pracy (Tmin) -20 °C
Maks. temperatura pracy (Tmax) 120 °C

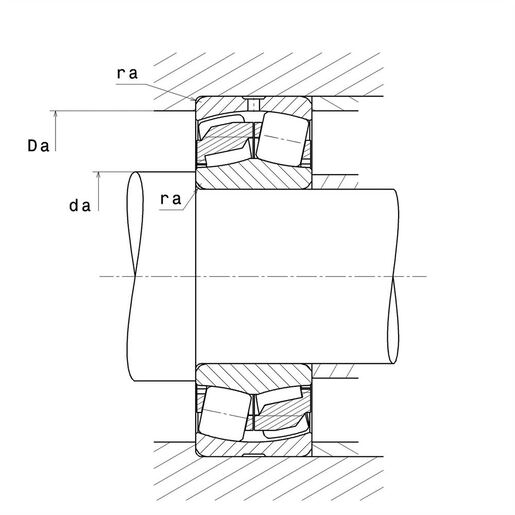

WYMIARY OTOCZENIA CZĘŚCI

da max 0 mm
da min 61 mm
Da max 99 mm
ra max 2 mm
Product classification image
Calcul factors image
