24026EAK30W33C4 - SNR

24026EAK30W33C4

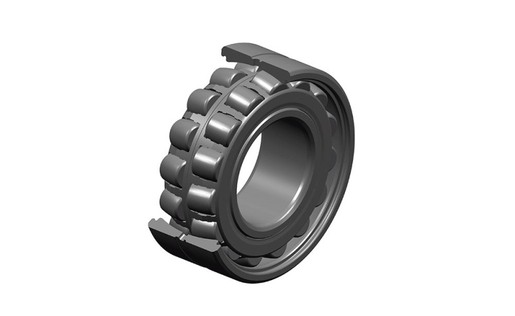

Łożysko baryłkowe dwurzędowe, koszyk blaszany, rowek i otwory do smarowania na pierścieniu zewnętrznym, otwór stożkowy 1:30, szerokość niezgodna z ISO, uszczelki stykowe po obu stronach

product label

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN-SNR oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

plik CAD

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

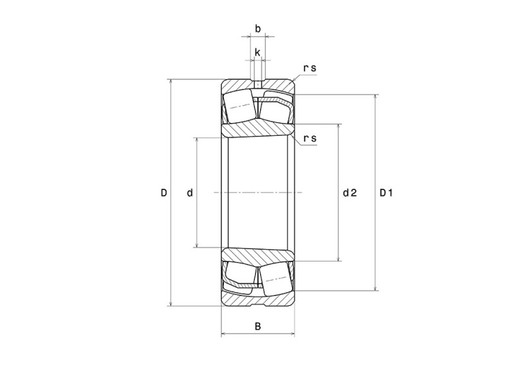

WYMIARY PRODUKTU

d 130 mm
D 200 mm
B 69 mm
d2 143 mm
D1 178,6 mm
rs min 2 mm
Liczba otworów smarowania 3
b 8,34 mm
k 4 mm
Nr katalogowy powiązanej tulei H24026
Coef (e) 0.31
Y1 2.18
Y2 3.25
Y0 2.13
Klasa luzu promieniowego C4
Waga 7,74 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna (C) 684 kN
Nośność statyczna (C0) 909 kN
Obciążenie graniczne przy zmęczeniu (Cu) 95,1 kN
Nref 2300 tr/min
Nlim 3100 tr/min
Min. czas pracy (Tmin) -40 °C
Maks. temperatura pracy (Tmax) 200 °C

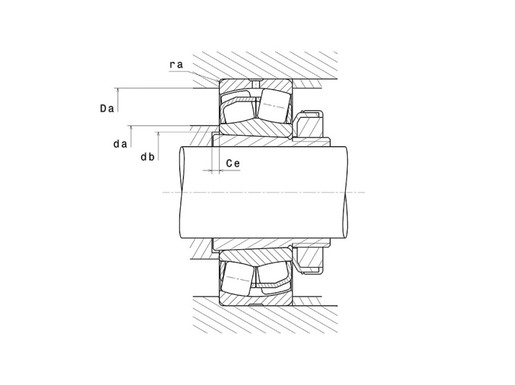

WYMIARY OTOCZENIA CZĘŚCI

da max 0 mm
da min 138,8 mm
Da max 191,2 mm
ra max 2 mm
Product classification image
Calcul factors image
