24128EAK30W33C3 - SNR

24128EAK30W33C3

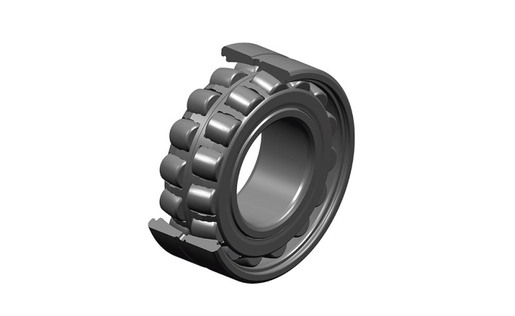

Łożysko baryłkowe dwurzędowe, koszyk blaszany, rowek i otwory do smarowania na pierścieniu zewnętrznym, otwór stożkowy 1:30, szerokość niezgodna z ISO, uszczelki stykowe po obu stronach

product label

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN-SNR oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

plik CAD

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

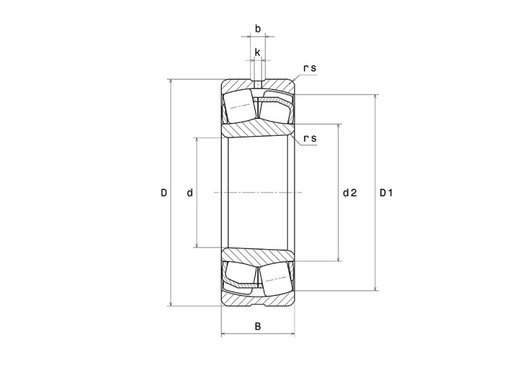

WYMIARY PRODUKTU

d 140 mm
D 225 mm
B 85 mm
d2 156,2 mm
D1 197,6 mm
rs min 2,1 mm
Liczba otworów smarowania 3 or 4
b 10 mm
k 4,5 mm
Nr katalogowy powiązanej tulei AH24128
Coef (e) 0.34
Y1 1.98
Y2 2.94
Y0 1.93
Klasa luzu promieniowego C3
Waga 12,5 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna (C) 951 kN
Nośność statyczna (C0) 1280 kN
Obciążenie graniczne przy zmęczeniu (Cu) 130 kN
Nref 1600 tr/min
Nlim 2300 tr/min
Min. czas pracy (Tmin) -40 °C
Maks. temperatura pracy (Tmax) 200 °C

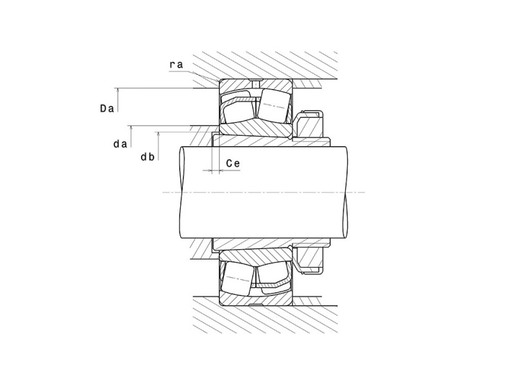

WYMIARY OTOCZENIA CZĘŚCI

da max 0 mm
da min 152 mm
Da max 213 mm
ra max 2 mm
