30203A - SNR

30203A

Łożysko stożkowe, koszyk poliamidowy

Łożyska stożkowe jednorzędowe są dostępne w wymiarach metrycznych (ISO 355 i JIS B 1512) i w calowych (standard ABMA, serie metryczne włączając J).  Łożysko stożkowe jednorzędowe jest stosowane powszechnie i zazwyczaj montuje się je z w opozycji z innym łożyskiem.

Documentation

Product information

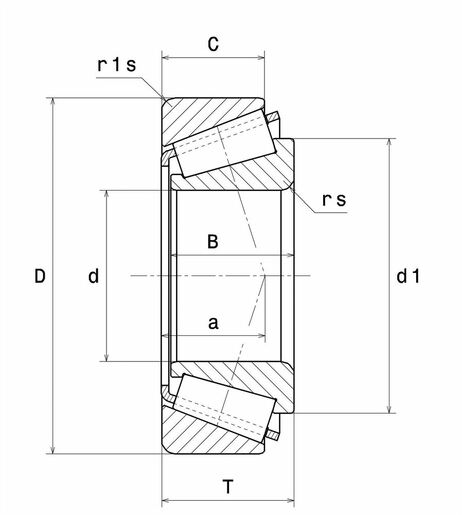

WYMIARY PRODUKTU
MarkaSNR
d - Średnica wewnętrzna17 mm
D - Średnica zewnętrzna40 mm
B - Szerokość łożyska/ pierścienia wewnętrznego12 mm
C - Szerokość pierścienia zewnętrznego11 mm
T - Całkowita szerokość13,25 mm
d1 - Pierścień wewnętrzny o średnicy zewnętrznej28,5 mm
a - Punkt przyłożenia obciążenia9,9 mm
rs - Minimalny promień zaokrąglenia1 mm
r1s - Minimalny promień zaokrąglenia1 mm
Waga0,08 kg
Oznaczenie ISO355T2DB017
undefined
WYDAJNOŚĆ PRODUKTU
C - Nośność dynamiczna22,7 kN
A2 - Ocena współczynnika trwałości1
C0 - Nośność statyczna21,9 kN
Cu - Obciążenie graniczne przy zmęczeniu2,65 kN
e - Współczynnik0.35
Y0 - Statyczny współczynnik obciążenia osiowego0.96
Y2 - Górny współczynnik obciążenia osiowego1.74
N ref - Referencyjna prędkość termiczna9700 tr/min
N lim - mechaniczna prędkość graniczna19000 tr/min
Tmin - Min czas pracy-40 °C
Tmax - Maks temperatura pracy120 °C
CZĘSTOTLIWOŚCI ŁOŻYSK
BPFO - Częstotliwość przetaczania na pierścieniu zewnętrznym (60 obr./min)6,157 Hz
BPFI - Częstotliwość przetaczania na pierścieniu wewnętrznym (60 obr./min)8,843 Hz
BSF - Częstotliwość przetoczenia na elemencie tocznym (60 obr./min)5,266 Hz
BRF - Częstotliwość rotacji elementu tocznego (60 obr./min)2,633 Hz
FTF - Częstotliwość obrotowa - koszyk (60 obr./min)0,41 Hz
WYMIARY OTOCZENIA CZĘŚCI
da max - Maksymalna średnica ramienia IR23 mm
db min - Minimalna IR średnica ramienia23 mm
Da min - Minimalna średnica ramienia OR34 mm
Da max - Maksymalna średnica ramienia OR34 mm
Db min - Minimalna średnica ramienia OR37 mm
Ca - Min prześwit2 mm
Cb - Min prześwit2 mm
ra max - Maksymalny promień zaokrąglenia1 mm
r1a - Max promień zaaokrąglenia1 mm
