30309A - SNR

30309A

Łożysko stożkowe, koszyk poliamidowy

Łożyska stożkowe jednorzędowe są dostępne w wymiarach metrycznych (ISO 355 i JIS B 1512) i w calowych (standard ABMA, serie metryczne włączając J).  Łożysko stożkowe jednorzędowe jest stosowane powszechnie i zazwyczaj montuje się je z w opozycji z innym łożyskiem.

Do pobrania

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

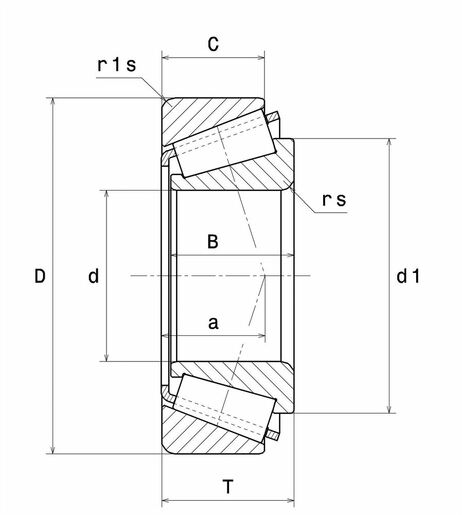

WYMIARY PRODUKTU

d - Średnica wewnętrzna 45 mm
D - Średnica zewnętrzna 100 mm
B - Szerokość łożyska/ pierścienia wewnętrznego 25 mm
C - Szerokość pierścienia zewnętrznego 22 mm
T - Całkowita szerokość 27,25 mm
d1 - Pierścień wewnętrzny o średnicy zewnętrznej 70,8 mm
a - Punkt przyłożenia obciążenia 21,4 mm
rs - Minimalny promień zaokrąglenia 2 mm
r1s - Minimalny promień zaokrąglenia 1,5 mm
Waga 0,984 kg
Oznaczenie ISO355 T2FB045
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Nośność dynamiczna 115 kN
A2 - Ocena współczynnika trwałości 1
C0 - Nośność statyczna 131 kN
Cu - Obciążenie graniczne przy zmęczeniu 15,9 kN
e - Współczynnik 0.35
Y0 - Statyczny współczynnik obciążenia osiowego 0.96
Y2 - Górny współczynnik obciążenia osiowego 1.74
Nref - Referencyjna prędkość termiczna 5100 tr/min
Nlim - mechaniczna prędkość graniczna 7500 tr/min
Tmin - Min czas pracy -40 °C
Tmax - Maks temperatura pracy 120 °C
FTF - Częstotliwość własna kosza (60 obr./min) 0,411 Hz
BSF - Częstotliwość własna elementów tocznych (60 obr./min) 5,273 Hz
BPFO - Częstotliwość własna B.E. (60 obr./min) 6,569 Hz
BPFI - Częstotliwość własna B.I. (60 obr./min) 9,431 Hz

WYMIARY OTOCZENIA CZĘŚCI

da max - Maksymalna średnica ramienia IR 59 mm
db min - Minimalna IR średnica ramienia 55 mm
Da min - Minimalna średnica ramienia OR 86 mm
Da max - Maksymalna średnica ramienia OR 91,5 mm
Db min - Minimalna średnica ramienia OR 93 mm
Ca - Min prześwit 3 mm
Cb - Min prześwit 5 mm
ra max - Maksymalny promień zaokrąglenia 2 mm
r1a - Max promień zaaokrąglenia 1,5 mm
Product classification image
Calcul factors image

Zamienniki
