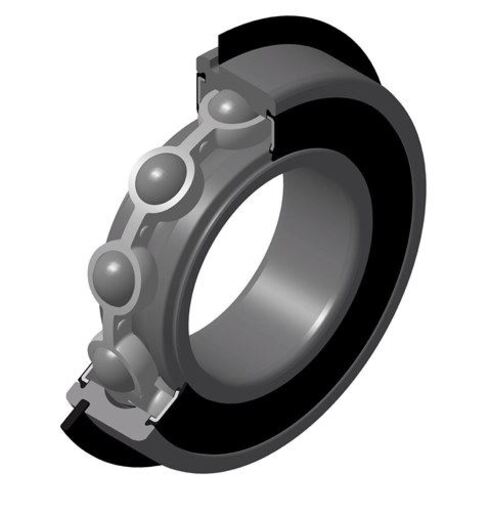

Łożysko kulkowe zwykłe, promieniowe, koszyk blaszany, rowek i pierścień osadczy na średnicy zewnętrznej, uszczelki stykowe po obu stronach
Łożysko kulkowe jednorzędowe to najpopularniejszy typ łożyska. Jest dostępne w wielu rozmiarach z opcjami takimi jak: uszczelnienie (uszczelki lub blaszki), obecność pierścienia osadczego, różne wartości luzu, kilka typów koszyków, itp.
plik CAD
Dane techniczne
Specyfikacja
WYMIARY PRODUKTU | |
|---|---|
| d | 55 mm |
| D | 90 mm |
| B | 18 mm |
| d1 | 65,7 mm |
| D1 | 81,5 mm |
| a min | 2,67 mm |
| a max | 2,87 mm |
| Ca min | 5,03 mm |
| Ca max | 5,33 mm |
| rs min | 1,1 mm |
| rNs min | 0,5 mm |
| D3 max | 86,79 mm |
| b min | 2,7 mm |
| b max | 3 mm |
| r0 max | 0,6 mm |
| D4 max | 96,5 mm |
| f | 2,41 mm |
| Oznaczenie pierścienia osadczego | R90 |
| Klasa luzu promieniowego | CN |
| Waga | 0,387 kg |
| Marka | SNR |
WYDAJNOŚĆ PRODUKTU | |
|---|---|
| Nośność dynamiczna (C) | 27,5 kN |
| Nośność statyczna (C0) | 21,3 kN |
| Obciążenie graniczne przy zmęczeniu (Cu) | 0,97 kN |
| f0 | 15.4 |
| Nlim | 4400 tr/min |
| Min. czas pracy (Tmin) | -30 °C |
| Maks. temperatura pracy (Tmax) | 120 °C |
WYMIARY OTOCZENIA CZĘŚCI | |
|---|---|
| da min | 61,5 mm |
| da max | 65,7 mm |
| Da max | 83,5 mm |
| ra max | 1 mm |
| rNa max | 0,5 mm |
| Db min | 98 mm |
