Otwarte tuleje kulkowe wykorzystują podparte i hartowane wały stalowe w celu zmniejszenia ugięcia dla precyzyjnego ruchu liniowego o niskim tarciu.
Plik 3D
Dane techniczne
Specyfikacja

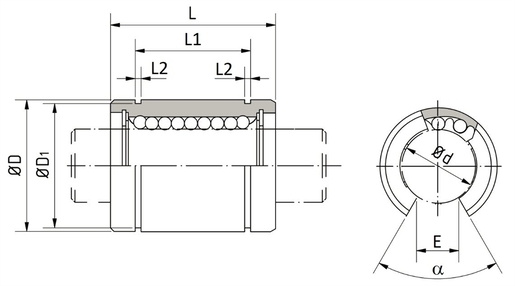

WYMIARY PRODUKTU | |
|---|---|
| Rodzaj projektu | BBE-OP |
| Kategoria tulei kulkowych | Standardowe tuleje kulkowe, otwarte |
| Marka | SNR |
| Standardowy | Wymiary ISO |
| Liczba uszczelek | 2 |
| 0 | 100Cr6 |
| Materiał koszyka | St15 |
| Wypełnienie smarem | no |
| d - Średnica wewnętrzna | 50 mm |
| d - Tolerancja średnicy wewnętrznej | 0,013/-0,002 |
| D - Średnica zewnętrzna | 75 mm |
| D - Tolerancja średnicy zewnętrznej | 0/-0,013 |
| L - Długość | 100 mm |
| L - Tolerancja długości | 0/-0,3 |
| L1 - Odległość rowków | 77,6 mm |
| L1 tolerancja | 0/-0,3 |
| D1 - Średnica | 72 mm |
| L2 - Średnica rowka | 2,65 mm |
| E - Szerokość otwarcia | 21 mm |
| Alfa | 50 ° |
| Liczba rzędów kulek | 5 |
| Waga | 1,08 kg |
WYDAJNOŚĆ PRODUKTU | |
|---|---|
| Cmin | 4,702 kN |
| Cmax | 4,702 kN |
| C0min | 7,94 kN |
| C0max | 7,94 kN |
| Crev for OP | 2680.14 |
| C0rev for OP | 4525.8 |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 110 °C |
