Otwarte tuleje kulkowe wykorzystują podparte i hartowane wały stalowe w celu zmniejszenia ugięcia dla precyzyjnego ruchu liniowego o niskim tarciu.
Plik 3D
Dane techniczne
Specyfikacja
WYMIARY PRODUKTU | |
|---|---|
| Rodzaj projektu | BBE-OP |
| Kategoria tulei kulkowych | Standardowe tuleje kulkowe, otwarte |
| Marka | SNR |
| Standardowy | Wymiary ISO |
| Liczba uszczelek | 2 |
| 0 | 100Cr6 |
| Materiał koszyka | St15 |
| Wypełnienie smarem | no |

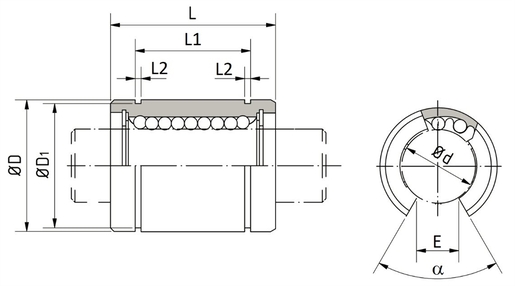

| d - Średnica wewnętrzna | 80 mm |
| d - Tolerancja średnicy wewnętrznej | 0,016/-0,004 |
| D - Średnica zewnętrzna | 120 mm |
| D - Tolerancja średnicy zewnętrznej | 0/-0,015 |
| L - Długość | 165 mm |
| L - Tolerancja długości | 0/-0,4 |
| L1 - Odległość rowków | 133,7 mm |
| L1 tolerancja | 0/-0,4 |
| D1 - Średnica | 116 mm |
| L2 - Średnica rowka | 4,15 mm |
| E - Szerokość otwarcia | 36,3 mm |
| Alfa | 54 ° |
| Liczba rzędów kulek | 5 |
| Waga | 4,38 kg |
WYDAJNOŚĆ PRODUKTU | |
|---|---|
| Cmin | 9,465 kN |
| Cmax | 9,465 kN |
| C0min | 16 kN |
| C0max | 16 kN |
| Crev for OP | 5395.05 |
| C0rev for OP | 9120 |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 110 °C |
