Tuleje kulkowe z kołnierzem umożliwiają precyzyjne i niskotarciowe ruchy liniowe na wałach z hartowanej stali.
Plik 3D
Dane techniczne

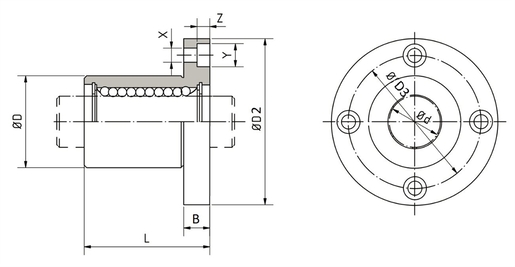

| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| Typ projektu | BBER |
| Kategoria tulei kulkowych | Tuleje kulkowe typu kołnierzowego |
| Standardowy | Wymiary ISO |
| Liczba uszczelek | 2 |
| Materiał zewnętrzny cylinder lub segmenty stalowe | 100Cr6 |
| Materiał koszyka | PA |
| Smarowanie wstępne | Nie |
| d - Średnica wewnętrzna | 5 mm |
| d - Tolerancja średnicy wewnętrznej | 0,008/0 |
| D - Średnica zewnętrzna | 12 mm |
| D - Tolerancja średnicy zewnętrznej | 0/-0,013 |
| L - Długość | 22 mm |
| L - Tolerancja długości | 0,3/-0,3 |
| B - Szerokość kołnierza | 5 mm |
| D2 - Średnica | 28 mm |
| D3 - Średnica | 20 mm |
| X | 3,5 mm |
| Y | 6 mm |
| Z | 3,1 mm |
| Maksymalna mimośrodowość | 0,012 mm |
| Liczba rzędów kulek | 4 |
| Waga | 0,026 kg |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| Cmin | 0,159 kN |
| Cmax | 0,225 kN |
| C0min | 0,265 kN |
| C0max | 0,375 kN |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 80 °C |
