DLG 322 AD - SNR

DLG 322 AD

Żeliwna oprawa na 3 łożyska, do smarowania smarem

Oprawy dla kilku łożysk umożliwiające stosowanie kombinacji różnych łożysk.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - NU.322.E.G15.C3 - NU 322 EG15 C3 + 6322 C3 - V-130S - Fl 29
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

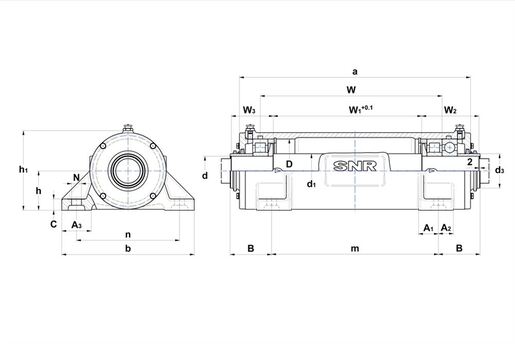

WYMIARY PRODUKTU

d - Średnica wału 110 mm
d1 - Średnica wału między łożyskami 130 mm
d3 - Średnica zewnętrzna tulei 130 mm
a - Długość obudowy 678 mm
b - Szerokość stopy obudowy 450 mm
c - Szerokość stopy obudowy 40 mm
h - Wysokość środka łożyska 150 mm
h1 - Wysokość obudowy 296 mm
m - Odległość otworu montażowego (długość) 520 mm
n - Odległość otworu montażowego (szerokość) 380 mm
N - Średnica otworu montażowego 26 mm
B - Odległość otworu montażowego do stopnia wału 96,5 mm
W - Odległość łożyska 555,5 mm
W1 - Długość wału środkowego 457,5 mm
W2 - Długość prawego końca wału 152,5 mm
W3 - Długość lewego końca wału 102,5 mm
A1 - Szerokość stopy (dla ZLG, szerokość wewnętrznej strony otworu) 70 mm
A2 - Szerokość stopy ZLG przy zewnętrznej stronie otworu 60 mm
A3 - Szerokość stopy ZLG 100 mm
D - Średnica gniazda łożyska 240 mm
Waga 110 kg
Materiał obudowy grey cast
Marka SNR
Product classification image

WKRĘTY

G - Śruby mocujące M24
Zalecane momenty dokręcania śrub mocujących 500 N-m
Śruby pokrywy M8x25
Zalecane momenty dokręcania śrub pokrywy 17 N-m
