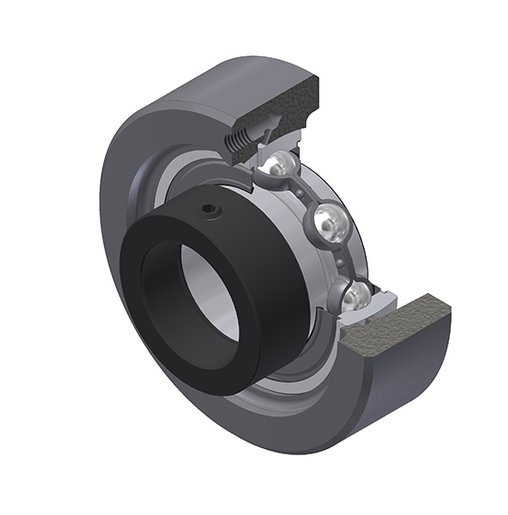

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą
Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.
Plik 3D
Dane techniczne
Specyfikacja

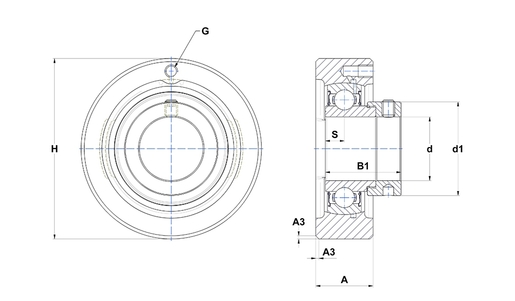

WYMIARY PRODUKTU | |
|---|---|
| A - Szerokość obudowy | 20 mm |
| A3 - Głębokość centrowania / wymiar fazki | 1,5 mm |
| B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) | 28,6 mm |
| d - Średnica wału | 12 mm |
| d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej | 27,2 mm |
| G - Smarownica | M6x1 |
| H - Długość, szerokość lub średnica obudowy | 67 mm |
| S - Dystans od czoła pierścienia wewnętrznego do osi bieżni | 6,5 mm |
| Marka | SNR |
WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Ocena nośności dynamicznej | 9,55 kN |
| C0 - Ocena nośności statycznej | 4,78 kN |
| Minimalna temperatura pracy | -20 °C |
| Maksymalna temperatura pracy | 100 °C |
INNE FUNKCJE | |
|---|---|
| Waga | 0,44 kg |
