ESC203T04 - SNR

ESC203T04

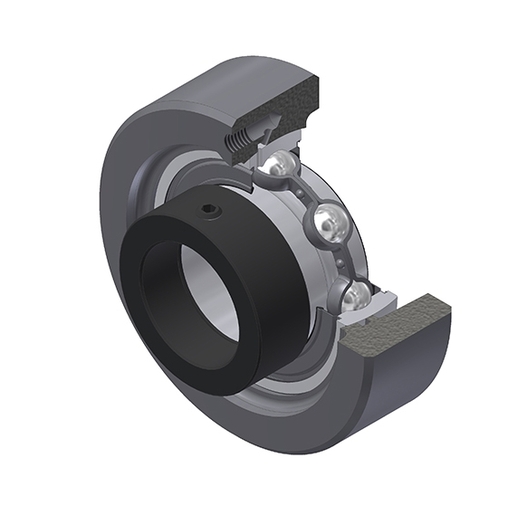

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą, do aplikacji o niskich temperaturach

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Plik 3D

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES203G2T04 - C203
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

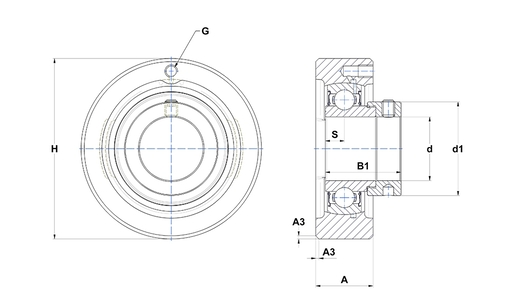

WYMIARY PRODUKTU

A - Szerokość obudowy 20 mm
A3 - Głębokość centrowania / wymiar fazki 1,5 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 28,6 mm
d - Średnica wału 17 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 27,2 mm
G - Smarownica M6x1
H - Długość, szerokość lub średnica obudowy 67 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 6,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 9,55 kN
C0 - Ocena nośności statycznej 4,78 kN
Minimalna temperatura pracy -40 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 0,43 kg
