ESEHE205-14T20 - SNR

ESEHE205-14T20

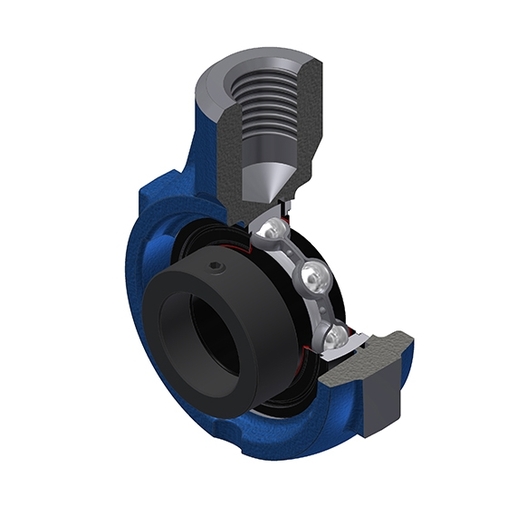

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą, do aplikacji o wysokich temperaturach

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES205-14G2T20 - EHE205
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

WYMIARY PRODUKTU

A - Szerokość obudowy 28 mm
A2 - Szerokość nad lok. kołnierz szczelinowy (T/ST)/szerokość przy montażu. otwór (EHE) 35 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 30,9 mm
d - Średnica wału 22,225 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 37,4 mm
E - Głębokość gwintu otworu montażowego 22 mm
G - Smarownica R1/8"
G1 - Rozmiar gwintu M20
H - Długość, szerokość lub średnica obudowy 70 mm
L - Długość obudowy 99 mm
L1 - Odległość powierzchni końcowej mocowania do osi łożyska 64 mm
L3 - Długość rowka prowadzącego w obudowie 38 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 7,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 14 kN
C0 - Ocena nośności statycznej 7,88 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 200 °C

INNE FUNKCJE

Waga 0,69 kg
