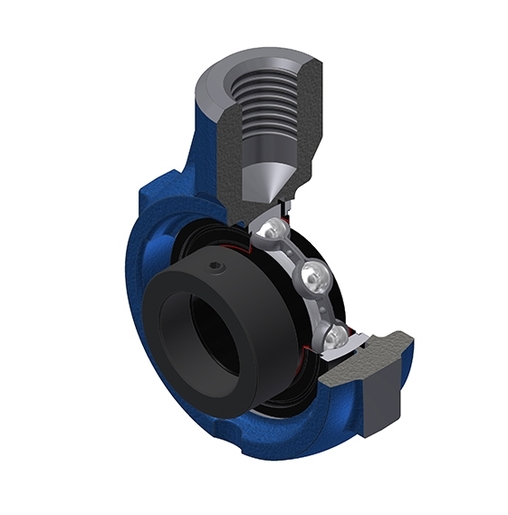

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą, do aplikacji o wysokich temperaturach
Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.
Dane techniczne
Specyfikacja
WYMIARY PRODUKTU | |
|---|---|
| A - Szerokość obudowy | 32 mm |
| A2 - Szerokość nad lok. kołnierz szczelinowy (T/ST)/szerokość przy montażu. otwór (EHE) | 40 mm |
| B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) | 38,9 mm |
| d - Średnica wału | 34,925 mm |
| d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej | 51,1 mm |
| E - Głębokość gwintu otworu montażowego | 24 mm |
| G - Smarownica | R1/8" |
| G1 - Rozmiar gwintu | M24 |
| H - Długość, szerokość lub średnica obudowy | 90 mm |
| L - Długość obudowy | 122 mm |
| L1 - Odległość powierzchni końcowej mocowania do osi łożyska | 76 mm |
| L3 - Długość rowka prowadzącego w obudowie | 40 mm |
| S - Dystans od czoła pierścienia wewnętrznego do osi bieżni | 9,5 mm |
| Marka | SNR |
WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Ocena nośności dynamicznej | 25,7 kN |
| C0 - Ocena nośności statycznej | 15,2 kN |
| Minimalna temperatura pracy | -20 °C |
| Maksymalna temperatura pracy | 200 °C |
INNE FUNKCJE | |
|---|---|
| Waga | 1,21 kg |
