ESEHE209T04 - SNR

ESEHE209T04

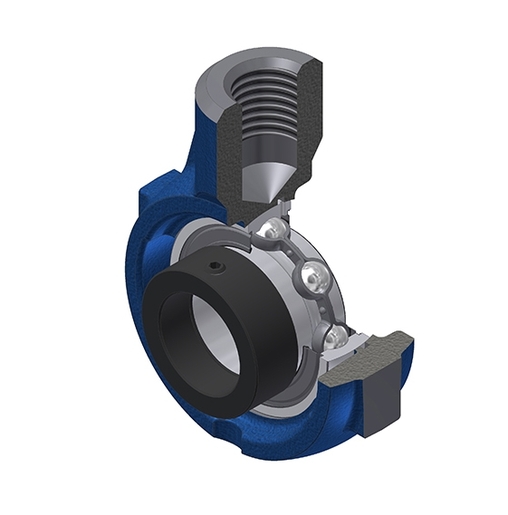

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą, do aplikacji o niskich temperaturach

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Plik 3D

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES209G2T04 - EHE209
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
WYMIARY PRODUKTU
MarkaSNR
A - Szerokość obudowy40 mm
A240 mm
B1 - Szerokość całkowita Pierścień wewnętrzny43,7 mm
d - Średnica wału45 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej62 mm
E - Głębokość gwintu otworu montażowego24 mm
G - SmarownicaR1/8"
G1 - Rozmiar gwintuM24
H - Długość, szerokość lub średnica obudowy110 mm
L - Długość obudowy145 mm
L1 - Odległość powierzchni końcowej mocowania do osi łożyska90 mm
L3 - Długość rowka prowadzącego w obudowie45 mm
S - Odległość czoła do środka łożyska11 mm
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Ocena nośności dynamicznej31,85 kN
C0 - Ocena nośności statycznej20,8 kN
Minimalna temperatura pracy-40 °C
Maksymalna temperatura pracy100 °C
INNE FUNKCJE
Waga1,89 kg
