ESF202CCE - SNR

ESF202CCE

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą.

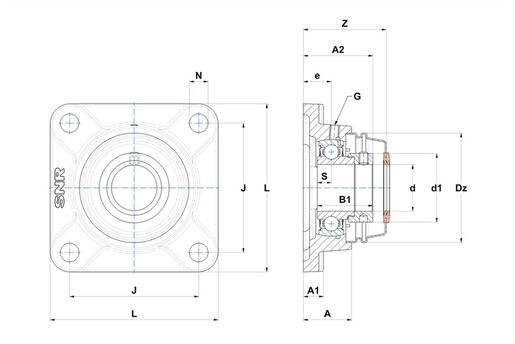

Na rysunku przedstawiono zespoły łożyskowe kołnierzowe z otwartą pokrywą. Wybrany przez Ciebie produkt wyposażony jest w zamkniętą pokrywę.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES202G2 - SCCE203 - F203N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

WYMIARY PRODUKTU

A - Wysokość obudowy 25,5 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza 11 mm
A2 - Całkowita wysokość od powierzchni montażowej 37,1 mm
B - Szerokość Pierścienia Wewnętrznego 19,1 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 28,6 mm
d - Średnica wału 15 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 27,2 mm
Dz - średnica zewnętrzna pokrywy 46 mm
e - Odległość powierzchni montażowej od środka łożyska 15 mm
G - Smarownica M6x1
J - Odległość otworów montażowych 64 mm
L - Szerokość / średnica obudowy 86 mm
N - Wymiar otworu montażowego 12 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 6,5 mm
Z - Szerokość nad pokrywami 43 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 9,55 kN
C0 - Ocena nośności statycznej 4,78 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 0,47 kg
Zalecane momenty dokręcania dla zestawu śrub 5,5 N-m
