ESPA205-15T04 - SNR

ESPA205-15T04

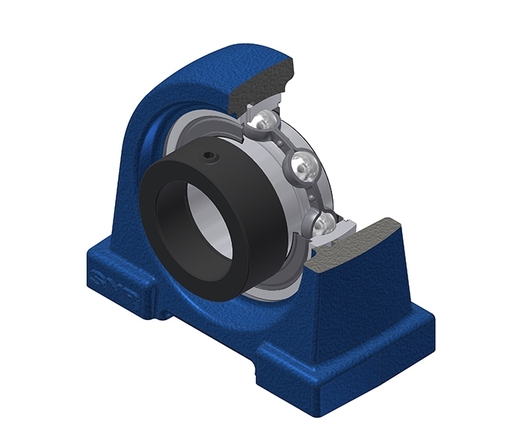

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą, do aplikacji o niskich temperaturach

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES205-15G2T04 - PA205
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

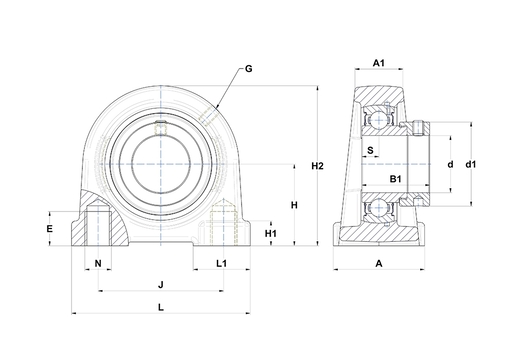

WYMIARY PRODUKTU

A - Szerokość obudowy 38 mm
A1 - Szerokość górnej części obudowy 23 mm
B - Szerokość Pierścienia Wewnętrznego 21,4 mm
d - Średnica wału 23,813 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 37,4 mm
E - Głębokość gwintu otworu montażowego 15 mm
G - Smarownica M6x1
H - Odległość podstawy montażowej od kulistej linii środkowej. siedzisko śr. 36,5 mm
H1 - Wysokość stopy obudowy 12 mm
H2 - Wysokość obudowy 72 mm
J - Odległość otworów montażowych 56 mm
L - Długość obudowy 84 mm
L1 - Długość stopy obudowy 27 mm
N - Wymiar otworu montażowego M10
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 7,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 14 kN
C0 - Ocena nośności statycznej 7,88 kN
Minimalna temperatura pracy -40 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 0,69 kg
Zalecane momenty dokręcania dla zestawu śrub 3,7 N-m
