ESPG210-31 - SNR

ESPG210-31

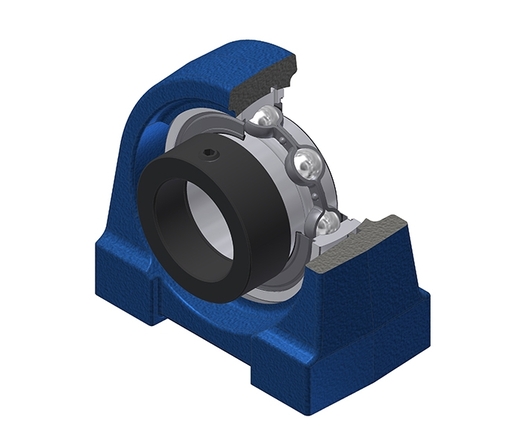

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES210-31G2 - PG210
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

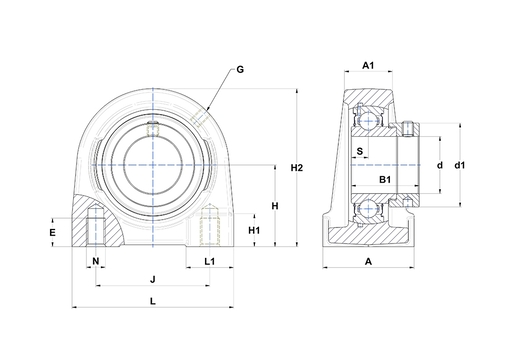

WYMIARY PRODUKTU

A - Szerokość obudowy 60 mm
A1 - Szerokość górnej części obudowy 35 mm
B - Szerokość Pierścienia Wewnętrznego 30,2 mm
d - Średnica wału 49,213 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 67,2 mm
E - Głębokość gwintu otworu montażowego 25 mm
G - Smarownica M6x1
H - Odległość podstawy montażowej od kulistej linii środkowej. siedzisko śr. 57,2 mm
H1 - Wysokość stopy obudowy 21 mm
H2 - Wysokość obudowy 114 mm
J - Odległość otworów montażowych 95 mm
L - Długość obudowy 135 mm
L1 - Długość stopy obudowy 40 mm
N - Wymiar otworu montażowego M16
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 11 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 35,1 kN
C0 - Ocena nośności statycznej 23,2 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 2,83 kg
Zalecane momenty dokręcania dla zestawu śrub 8 N-m
