EXF203-11T04 - SNR

EXF203-11T04

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z odrzutnikiem, do aplikacji o niskich temperaturach

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - EX203-11G2T04 - F204
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami

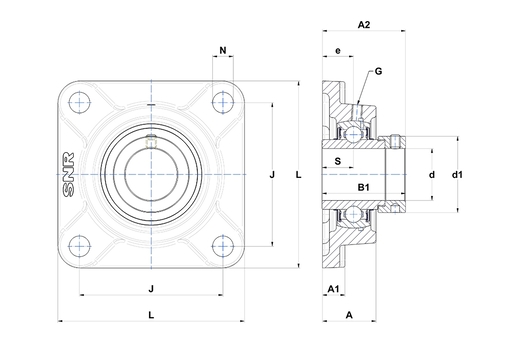

WYMIARY PRODUKTU
MarkaSNR
A - Wysokość obudowy25,5 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza11 mm
A2 - Całkowita wysokość od powierzchni montażowej41,5 mm
B - Szerokość Pierścienia Wewnętrznego34 mm
B1 - Szerokość całkowita Pierścień wewnętrzny43,5 mm
d - Średnica wału17,463 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej32,4 mm
e - Odległość powierzchni montażowej od środka łożyska15 mm
G - SmarownicaM6x1
J - Odległość otworów montażowych64 mm
L - Szerokość / średnica obudowy86 mm
N - Wymiar otworu montażowego12 mm
S - Odległość czoła do środka łożyska17 mm
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Ocena nośności dynamicznej12,8 kN
C0 - Ocena nośności statycznej6,65 kN
Minimalna temperatura pracy-40 °C
Maksymalna temperatura pracy100 °C
INNE FUNKCJE
Waga0,66 kg
Zalecane momenty dokręcania dla zestawu śrub3,7 N-m
