EXFE205-15L4 - SNR

EXFE205-15L4

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelnienie L4

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - EX205-15G2L4 - FE205
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami

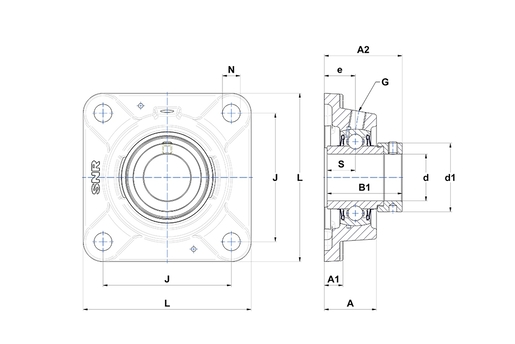

WYMIARY PRODUKTU
MarkaSNR
A - Wysokość obudowy30 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza11 mm
A2 - Całkowita wysokość od powierzchni montażowej45,9 mm
B - Szerokość Pierścienia Wewnętrznego34,8 mm
B1 - Szerokość całkowita Pierścień wewnętrzny44,3 mm
d - Średnica wału23,813 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej37,4 mm
e - Odległość powierzchni montażowej od środka łożyska19 mm
G - SmarownicaR1/8"
J - Odległość otworów montażowych70 mm
L - Szerokość / średnica obudowy95 mm
N - Wymiar otworu montażowego11,5 mm
S - Odległość czoła do środka łożyska17,4 mm
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Ocena nośności dynamicznej14 kN
C0 - Ocena nośności statycznej7,88 kN
Minimalna temperatura pracy-20 °C
Maksymalna temperatura pracy100 °C
INNE FUNKCJE
Waga0,85 kg
Zalecane momenty dokręcania dla zestawu śrub3,7 N-m
