EXFE216T04 - SNR

EXFE216T04

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z odrzutnikiem, do aplikacji o niskich temperaturach

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Plik 3D

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - EX216G2T04 - FE216
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

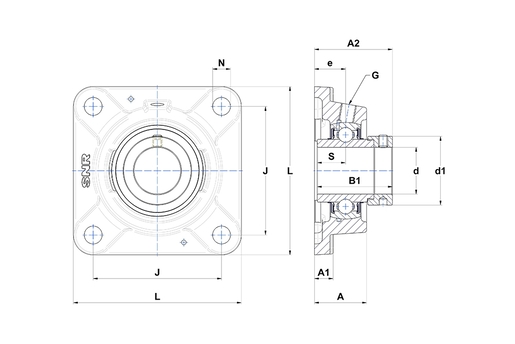

WYMIARY PRODUKTU

A - Wysokość obudowy 61 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza 20 mm
A2 - Całkowita wysokość od powierzchni montażowej 99,2 mm
B - Szerokość Pierścienia Wewnętrznego 74,6 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 95,2 mm
d - Średnica wału 80 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 110 mm
e - Odległość powierzchni montażowej od środka łożyska 41,3 mm
G - Smarownica R1/8"
J - Odległość otworów montażowych 153 mm
L - Szerokość / średnica obudowy 197 mm
N - Wymiar otworu montażowego 23 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 37,3 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 72,5 kN
C0 - Ocena nośności statycznej 54,2 kN
Minimalna temperatura pracy -40 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 7,37 kg
Zalecane momenty dokręcania dla zestawu śrub 33 N-m
