EXPA203L3COE - SNR

EXPA203L3COE

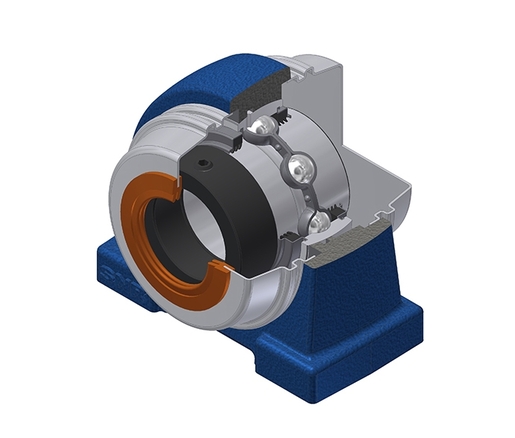

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z potrójną wargą.

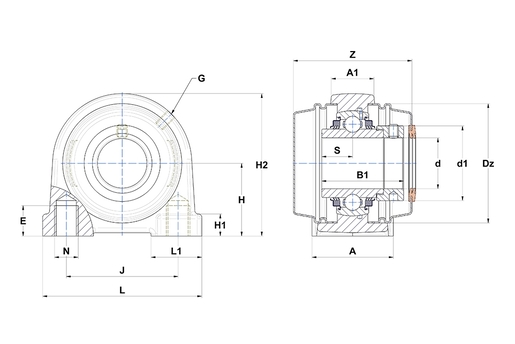

Na rysunku przedstawiono zespoły łożyskowe z jedną otwartą i jedną zamkniętą pokrywą. Wybrany przez Ciebie produkt wyposażony jest w dwie otwarte pokrywy.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - EX203G2L3 - SCOE204-17 - PA204N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

WYMIARY PRODUKTU

A - Szerokość obudowy 40 mm
A1 - Szerokość górnej części obudowy 22 mm
B - Szerokość Pierścienia Wewnętrznego 34 mm
d - Średnica wału 17 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 32,4 mm
Dz - średnica zewnętrzna pokrywy 54 mm
E - Głębokość gwintu otworu montażowego 13 mm
G - Smarownica M6x1
H - Odległość podstawy montażowej od kulistej linii środkowej. siedzisko śr. 30,2 mm
H1 - Wysokość stopy obudowy 11 mm
H2 - Wysokość obudowy 62 mm
J - Odległość otworów montażowych 52 mm
L - Długość obudowy 76 mm
L1 - Długość stopy obudowy 22 mm
N - Wymiar otworu montażowego M10
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 17 mm
Z - Szerokość nad pokrywami 40,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 12,8 kN
C0 - Ocena nośności statycznej 6,65 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 0,688 kg
Zalecane momenty dokręcania dla zestawu śrub 5,5 N-m
