Podkładki

MB6 - SNR

MB6

Documentation

Product information

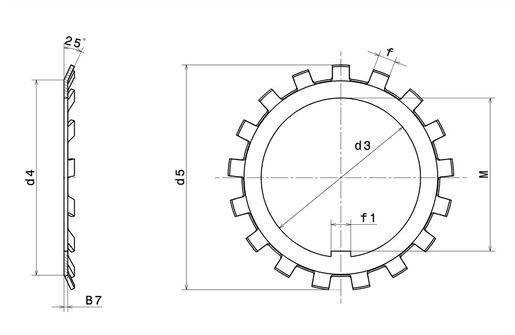

WYMIARY PRODUKTU
MarkaSNR
d3 - Średnica otworu podkładki zabezpieczającej30 mm
d4 - Średnica korzenia zęba38 mm
d5 -Średnica zewnętrzna podkładki zabezpieczającej49 mm
B7 - rubość podkładki zabezpieczającej1,25 mm
M - Odległość między wewnętrzną wypustką a średnicą otworu27,5 mm
f - Szerokość zębów zewnętrznych5 mm
f1 - Szerokość zakładki wewnętrznej5 mm
Waga0,008 kg
undefined
CHARAKTERYSTYKA TECHNICZNA
Oznaczenie powiązanej nakrętkiKM6
