Precyzyjne łożysko kulkowe skośne, wysokoobrotowa seria ML, wzmocniony koszyk z żywicy prowadzony na pierścieniu zewnętrznym
Łożyska kulkowe skośne o wysokiej precyzji są idealnym rozwiązaniem oferującym maksymalną niezawodność i zwiększoną wydajność w zakresie sztywności, prędkości, nośności czy precyzji. Jest stosowane w wymagających aplikacjach takich jak wrzeciona obrabiarek. Gama standardowa jest uzupełniona seriami dedykowanymi prędkościom uszczelnieniu, smarowaniu itp.
Zaloguj
Dodaj do koszykaDo pobrania
Brak dokumentów
WYMIARY PRODUKTU | |
---|---|
Marka | SNR |
d - Średnica wewnętrzna | 12 mm |
D - Średnica zewnętrzna | 28 mm |
B - Szerokość łożyska/ pierścienia wewnętrznego | 8 mm |
d1 - Pierścień wewnętrzny o średnicy zewnętrznej | 16,65 mm |
d2 - Pierścień wewnętrzny o średnicy zewnętrznej | 15,55 mm |
D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 22,95 mm |
D2 - Pierścień zewnętrzny o średnicy wewnętrznej | 23,75 mm |
a - Punkt przyłożenia obciążenia | 8 mm |
α - Kąt styku | 25 ° |
rs - Minimalny promień zaokrąglenia | 0,3 mm |
r1s - Minimalny promień zaokrąglenia | 0,3 mm |
Klasa dokładności | P4S |
Waga | 0,02 kg |
WYDAJNOŚĆ PRODUKTU | |
---|---|
C - Nośność dynamiczna | 2,17 kN |
C0 - Nośność statyczna | 0,91 kN |
Cu - Obciążenie graniczne przy zmęczeniu | 0,06 kN |
f0 - Współczynnik | 7.701 |
Przemieszczenie osiowe, współczynnik K | 1.23 |
Poziom napięcia wstępnego | 8 |
Wartość napięcia wstępnego | 0,055 kN |
Sztywność osiowa | 45 N/µm |
Sztywność promieniowa | 95 N/µm |
Tmin - Min czas pracy | -30 °C |
Tmax - Maks temperatura pracy | 120 °C |
Nlim - Prędkość graniczna smarowania olejem | 98000 tr/min |
Nlim - Prędkość graniczna smarowania smarem | 68000 tr/min |
CZĘSTOTLIWOŚCI ŁOŻYSK | |
---|---|
BPFO - Częstotliwość własna B.E. (60 rpm) | 5,516 Hz |
BPFI - Częstotliwość własna B.I. (60 rpm) | 7,484 Hz |
FTF - Częstotliwość własna kosza (60 rpm) | 0,424 Hz |
BSF - Częstotliwość własna elementów tocznych (60 rpm) | 5,847 Hz |

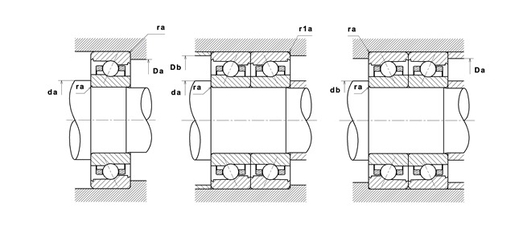

WYMIARY OTOCZENIA CZĘŚCI | |
---|---|
da min - Minimalna średnica ramienia IR | 14,5 mm |
db min - Minimalna IR średnica ramienia | 14,5 mm |
Da max - Maksymalna średnica ramienia OR | 25,5 mm |
Db max - Maksymalna OR średnica ramienia | 25,5 mm |
r1a - Max promień zaaokrąglenia | 0,3 mm |
ra max - Maksymalny promień zaokrąglenia wału i obudowy | 0,3 mm |
