N210C3 - NTN

N210C3

Łożysko walcowe jednorzędowe, pozycja swobodna, rozłączne, koszyk blaszany

Łożysko walcowe jednorzędowe może przenosić bardzo wysokie obciążenia promieniowe. Standardowe gamy ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) są dostępne z różnymi rodzajami koszyków, średnic otworów i pierścieni.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

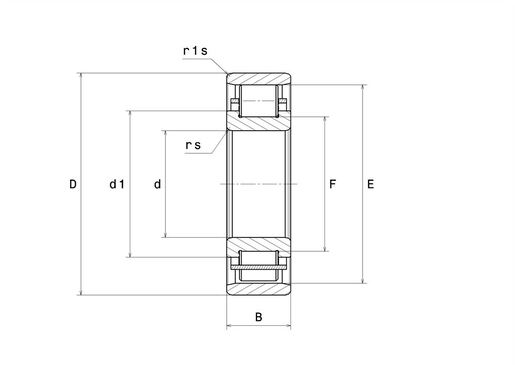

WYMIARY PRODUKTU

d - Średnica wewnętrzna 50 mm
D - Średnica zewnętrzna 90 mm
B - Szerokość łożyska/ pierścienia wewnętrznego 20 mm
E - Średnica górnej rolki 80,4 mm
F - Średnica pod rolką 60,4 mm
d1 - Średnica zewnętrzna kołnierza IR 64,6 mm
rs - Minimalny promień zaokrąglenia 1,1 mm
r1s - Minimalny promień zaokrąglenia 1,1 mm
Klasa luzu promieniowego C3
Waga 0,46 kg
Marka NTN
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Nośność dynamiczna 53,5 kN
C0 - Nośność statyczna 51 kN
Cu - Obciążenie graniczne przy zmęczeniu 6,2 kN
Nlim - Prędkość graniczna smarowania olejem 9000 tr/min
Nlim - Prędkość graniczna smarowania smarem 7600 tr/min
Tmin - Min czas pracy -40 °C
Tmax - Maks temperatura pracy 120 °C
FTF - Częstotliwość własna kosza (60 obr./min) 0,429 Hz
BSF - Częstotliwość własna elementów tocznych (60 obr./min) 6,898 Hz
BPFO - Częstotliwość własna B.E. (60 obr./min) 6,435 Hz
BPFI - Częstotliwość własna B.I. (60 obr./min) 8,565 Hz

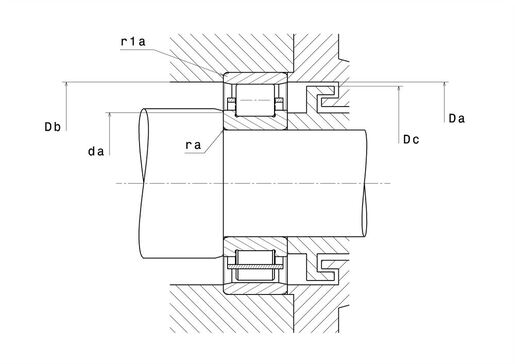

WYMIARY OTOCZENIA CZĘŚCI

da min - Minimalna średnica ramienia IR 56,5 mm
Da max - Maksymalna średnica ramienia OR 83,5 mm
Db min - minimalna średnica wewnętrznego kołnierza obudowy 82,8 mm
Dc max - Maksymalna średnica GO pierścienia zewnętrznego 78,8 mm
ra max - Maksymalny promień zaokrąglenia 1 mm
r1a - Max promień zaaokrąglenia 1 mm
Product classification image
Calcul factors image
