NF219 - NTN

NF219

Łożysko walcowe jednorzędowe może przenosić bardzo wysokie obciążenia promieniowe. Standardowe gamy ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) są dostępne z różnymi rodzajami koszyków, średnic otworów i pierścieni.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

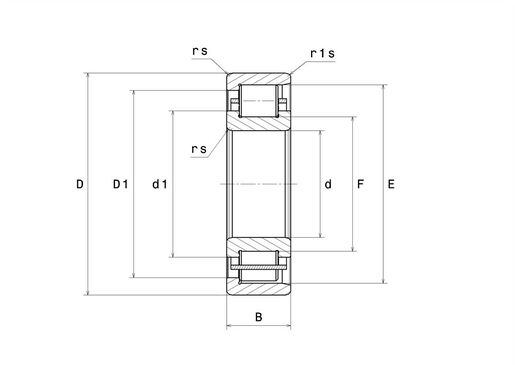

WYMIARY PRODUKTU

d 95 mm
D 170 mm
B 32 mm
E 154,5 mm
F 112,5 mm
d1 121 mm
rNs min 2,1 mm
rs min 2,1 mm
Klasa luzu promieniowego CN
Marka NTN
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna (C) 184 kN
Nośność statyczna (C0) 195 kN
Obciążenie graniczne przy zmęczeniu (Cu) 21,8 kN
Prędkość graniczna smarowania olejem 5200 tr/min
Prędkość graniczna smarowania smarem 3600 tr/min

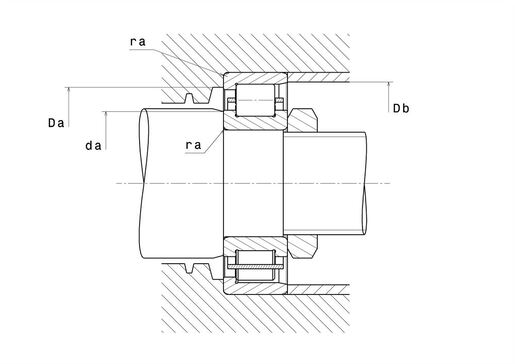

WYMIARY OTOCZENIA CZĘŚCI

da min 106 mm
dc min 116 mm
Da max 159 mm
Db min 156,5 mm
ra max 2 mm
r1a max 2 mm
Product classification image
Calcul factors image
