SESP212COE - SNR

SESP212COE

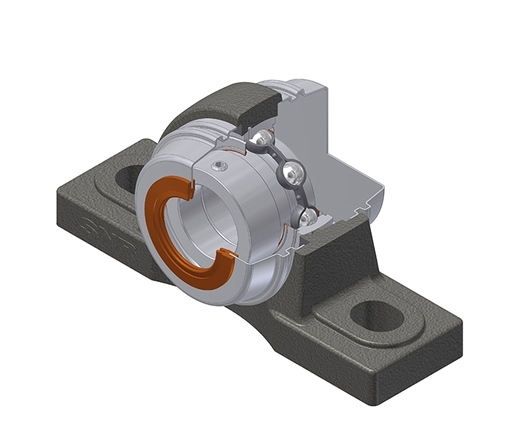

Oprawa ze stali nierdzewnej, łożysko kulkowe ze stali nierdzewnej z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą, smar dla przemysłu spożywczego.

Na rysunku przedstawiono zespoły łożyskowe z jedną otwartą i jedną zamkniętą pokrywą. Wybrany przez Ciebie produkt wyposażony jest w dwie otwarte pokrywy.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Plik 3D

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - SES212 - SCOE212-60 - SP212N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami

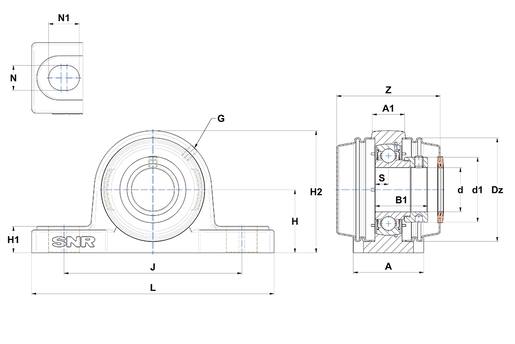

WYMIARY PRODUKTU
MarkaSNR
A - Szerokość obudowy70 mm
A1 - Szerokość górnej części obudowy37 mm
B - Szerokość Pierścienia Wewnętrznego37,1 mm
d - Średnica wału60 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej84,2 mm
Dz - średnica zewnętrzna pokrywy120 mm
G - SmarownicaM6x1
H - Odległość podstawy montażowej od kulistej linii środkowej. siedzisko śr.69,8 mm
H1 - Wysokość stopy obudowy25 mm
H2 - Wysokość obudowy138 mm
J - Odległość otworów montażowych184 mm
L - Długość obudowy241 mm
N - Wymiar otworu montażowego20 mm
N1 - Długość otworu montażowego25 mm
S - Odległość czoła do środka łożyska11 mm
Z - Szerokość nad pokrywami112,5 mm
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Ocena nośności dynamicznej41 kN
C0 - Ocena nośności statycznej31,5 kN
Minimalna temperatura pracy-20 °C
Maksymalna temperatura pracy100 °C
INNE FUNKCJE
Waga5,79 kg
Zalecane momenty dokręcania dla zestawu śrub18,7 N-m
