UC210-30G2L3 - SNR

UC210-30G2L3

Sferyczna średnica zewnętrzna, mocowanie przez wkręty mocujące, uszczelka z potrójną wargą

Łożyska samonastawne są oferowane z różnymi akcesoriami mocującymi ułatwiającymi montaż

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

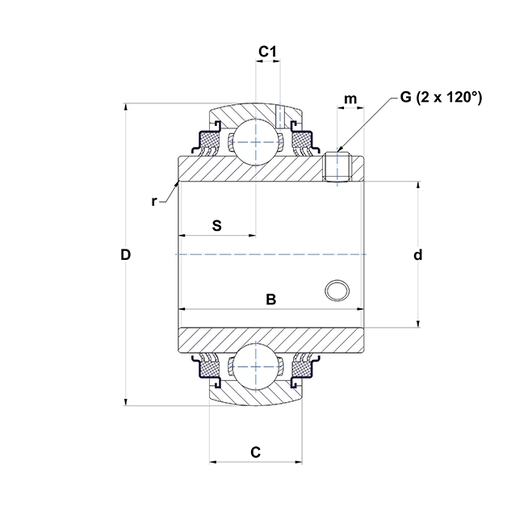

WYMIARY PRODUKTU

B - Szerokość Pierścienia Wewnętrznego 51,6 mm
C - Szerokość pierścienia zewnętrznego 23 mm
C1 - Odległość środka OR do środka strefy smarowania 6,5 mm
d - Średnica wału 47,625 mm
D - Średnica zewnętrzna OR 90 mm
G - Ustaw rozmiar śruby 3/8-24UNF
m - Odległość do śruby ustalającej 9 mm
r - Pierścień wewnętrzny promienia 1.1
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 19 mm
SW - Rozmiar klucza 4,763 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 35,1 kN
C0 - Ocena nośności statycznej 23,2 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 0,87 kg
Zalecane momenty dokręcania dla zestawu śrub 16,8 N-m
