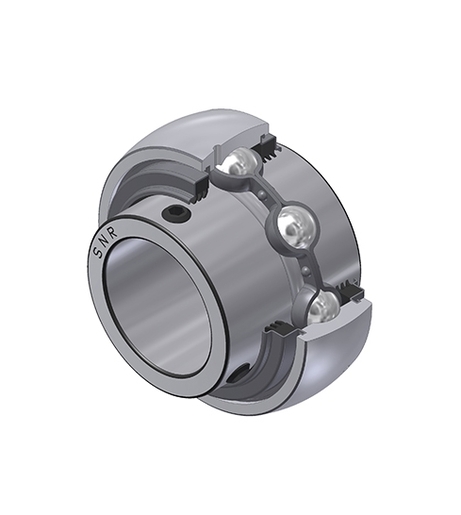

Sferyczna średnica zewnętrzna, mocowanie przez wkręty mocujące, uszczelka z potrójną wargą
Łożyska samonastawne są oferowane z różnymi akcesoriami mocującymi ułatwiającymi montaż
Zaloguj
Dodaj do koszykaDocumentation
Product information

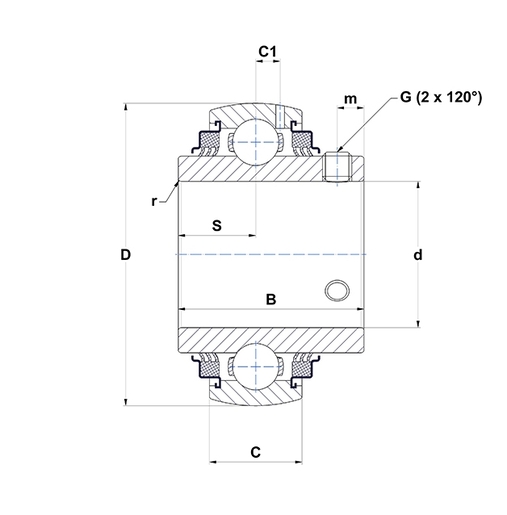

WYMIARY PRODUKTU | |
---|---|
Marka | SNR |
B - Szerokość Pierścienia Wewnętrznego | 65,1 mm |
C - Szerokość pierścienia zewnętrznego | 27 mm |
C1 - Odległość środka OR do środka strefy smarowania | 8,2 mm |
d - Średnica wału | 57,15 mm |
D - Średnica zewnętrzna OR | 110 mm |
G - Ustaw rozmiar śruby | 3/8-24UNF |
m - Odległość do śruby ustalającej | 10,5 mm |
r - Pierścień wewnętrzny promienia | 1.1 |
S - Odległość czoła do środka łożyska | 25,4 mm |
f0 - Współczynnik | 14.2 |
SW - Rozmiar klucza | 4,763 mm |
WYDAJNOŚĆ PRODUKTU | |
---|---|
C - Ocena nośności dynamicznej | 52,5 kN |
C0 - Ocena nośności statycznej | 32,8 kN |
Minimalna temperatura pracy | -20 °C |
Maksymalna temperatura pracy | 100 °C |
INNE FUNKCJE | |
---|---|
Waga | 1,67 kg |
Zalecane momenty dokręcania dla zestawu śrub | 16,8 N-m |
CZĘSTOTLIWOŚCI ŁOŻYSK | |
---|---|
BPFO - Częstotliwość przetaczania na pierścieniu zewnętrznym (60 obr./min) | 4,066 Hz |
BPFI - Częstotliwość przetaczania na pierścieniu wewnętrznym (60 obr./min) | 5,934 Hz |
BSF - Częstotliwość przetoczenia na elemencie tocznym (60 obr./min) | 5,168 Hz |
BRF - Częstotliwość rotacji elementu tocznego (60 obr./min) | 2,584 Hz |
FTF - Częstotliwość obrotowa - koszyk (60 obr./min) | 0,407 Hz |
