UCFE206-20T20CC - SNR

UCFE206-20T20CC

Oprawa żeliwna, łożysko kulkowe z wkrętami mocującymi, uszczelka labiryntowa, do aplikacji o wysokich temperaturach.

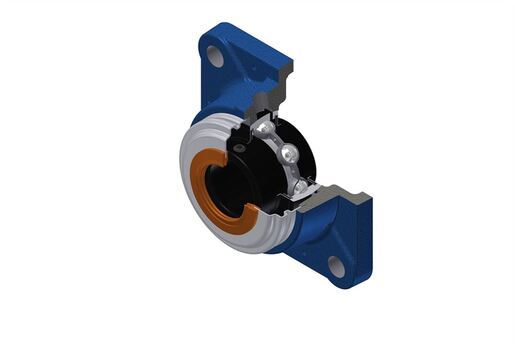

Na rysunku przedstawiono zespoły łożyskowe kołnierzowe z otwartą pokrywą. Wybrany przez Ciebie produkt wyposażony jest w zamkniętą pokrywę.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UC206-20G2T20 - SCC206 - FE206N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
WYMIARY PRODUKTU
MarkaSNR
A - Wysokość obudowy33,5 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza12 mm
A2 - Całkowita wysokość od powierzchni montażowej42,2 mm
B - Szerokość Pierścienia Wewnętrznego38,1 mm
d - Średnica wału31,75 mm
Dz - średnica zewnętrzna pokrywy70 mm
e - Odległość powierzchni montażowej od środka łożyska20 mm
G - SmarownicaR1/8"
J - Odległość otworów montażowych82,5 mm
L - Szerokość / średnica obudowy108 mm
N - Wymiar otworu montażowego11,5 mm
S - Odległość czoła do środka łożyska15,9 mm
Z - Szerokość nad pokrywami46,4 mm
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Ocena nośności dynamicznej19,5 kN
C0 - Ocena nośności statycznej11,2 kN
Minimalna temperatura pracy-20 °C
Maksymalna temperatura pracy200 °C
INNE FUNKCJE
Waga1,17 kg
Zalecane momenty dokręcania dla zestawu śrub3,7 N-m
