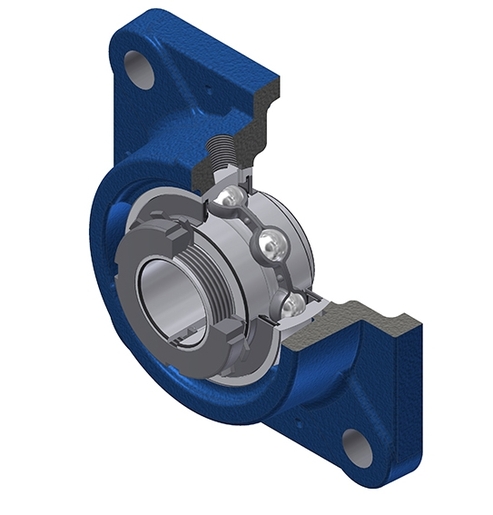

Oprawa żeliwna, łożysko kulkowe z tuleją wciąganą, uszczelka z odrzutnikiem.
Odchylenie od rysunku: W przypadku niektórych rozmiarów (dotyczy łożysk samonastawnych z tuleja wciągną), łożysko samonastawne może wystawać poza powierzchnię podstawę obudowy.
Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.
Plik 3D
Dane techniczne
Specyfikacja
WYMIARY PRODUKTU | |
|---|---|
| A - Wysokość obudowy | 45 mm |
| A1 - Wysokość stopy obudowy / wysokość kołnierza | 22 mm |
| A2 - Całkowita wysokość od powierzchni montażowej | 65,8 mm |
| B - Szerokość Pierścienia Wewnętrznego | 48 mm |
| B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) | 86 mm |
| d - Średnica wału | 80 mm |
| d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej | 120 mm |
| e - Odległość powierzchni montażowej od środka łożyska | 23,8 mm |
| G - Smarownica | R1/8" |
| J - Odległość otworów montażowych | 187 mm |
| L - Szerokość / średnica obudowy | 235 mm |
| N - Wymiar otworu montażowego | 23 mm |
| s1 - Nakrętka dystansowa do środka bieżni łożyska | 42 mm |
| Marka | SNR |
WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Ocena nośności dynamicznej | 96 kN |
| C0 - Ocena nośności statycznej | 71,5 kN |
| Minimalna temperatura pracy | -20 °C |
| Maksymalna temperatura pracy | 100 °C |
INNE FUNKCJE | |
|---|---|
| Waga | 10,63 kg |
| Oznaczenie tulei wciąganej | H2318 |
